【適用環境要求】

• 適用行業領域

該產品廣泛適用于各類數據中心主機房空調系統，該產品廣泛適用于各類新能源發電無功補償機房空調冷卻系統。

• 應用環境要求

適用于無功補償量在100MVar以上的新能源發電機房冷卻，適用于數據中心IT負載在200kW以上的數據機房冷卻?？照{(diào)運行工況范圍：室內側30~40℃，室外側-35℃~40℃。

【技術產品簡介】

• 基本運行原理

室外的低溫空氣（二次空氣）通過一個換熱器來冷卻室內（來自數據機房/其他熱源）的高溫空氣（一次空氣），兩股氣流進行顯熱換熱但不會直接接觸。而在間冷空調中還利用了“蒸發冷卻”來進一步利用自然能，蒸發冷卻是利用水蒸發時吸收熱量的原理，通過加濕空氣來進一步冷卻室外空氣這個冷源，來有效延長自然冷卻使用的時間，最大程度實現用最少的電能實現最大的制冷效果。

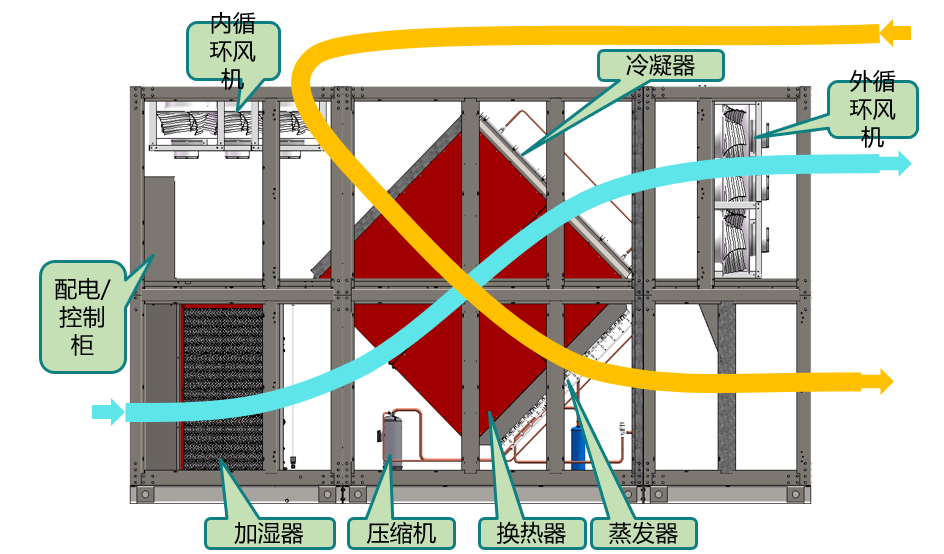

• 工藝流程圖表

• 核心優勢亮點

高效節能：風機采用EC風機，無級調速，最大程度降低風機的功耗。換熱芯體采用高效換熱材質，換熱效率高。制冷系統采用變頻壓縮機，根據負荷側的變化調整壓縮機轉速，實現制冷系統能耗最優。

節水、低碳：該產品僅在室外干球溫度高于17℃時開啟間接蒸發冷卻系統，進行噴淋降溫，其余時段利用室內外側的干球溫度差進行內外熱量交換。蒸發冷卻對水的消耗量極低，電功率消耗低。間接蒸發冷卻空調系統用水量相較傳統冷凍水空調低約80%，耗電量降低約30%。

• 相關參數描述

歐伏間接蒸發冷卻空調系統的處理風量在60000CMH，基于室內側38℃/25℃工況，室外側17℃的機組制冷量為240kW，機組標配機械補冷量為120kW，使用R410A環保冷媒，變頻壓縮機。

【經濟效益分析】

• 投資回收周期

暫無。

• 應用效益情況

以實際項目為例，現場最初的方案為強制風冷、直接利用室外新風來為SVG降溫，由于新風潔凈度的控制不佳，導致SVG核心部件IGBT元件受灰塵影響，導致設備故障率增加，更換IGBT設備費用高等問題。而項目改造采用了間接蒸發式冷卻空調，在保證設備間潔凈度的同時，還使得機組的耗電量大幅降低，與此同時二氧化碳排放量將大幅減少，IGBT設備故障率降為零。

【潛力前景分析】

• 市場應用潛力

間接蒸發冷卻空調系統的應用前景廣泛，以數據中心行業為例，最近幾年的市場容量在20億規模左右，由于其獨特的節能型設計理念，此類產品的市場規模會隨時間發展成逐年上升態勢。在新能源行業的應用發展，會隨十四五新能源電力行業發展逐漸增加。

• 推廣應用現狀

間接蒸發冷卻空調系統在風電行業的應用，屬于歐伏電氣首創。在風電行業應用間接蒸發冷卻空調產品，在以極低功耗滿足無功補償機房降溫的同時，可以將風電場自身的廠用電率降低。對于未來國家大力推廣新能源發電有著積極的作用。

【典型案例介紹】

案例項目位于山東省境內風力發電廠，總裝機容量100MW。項目法人為山東天瑞新能源有限公司，是一家集風力及太陽能發電項目工程建設及運營管理、售電、機電設備安裝及工程總承包、風力及太陽能發電設備及其配件的設計、銷售及售后服務為一體的新能源企業。

現場設置一臺35kV降壓式±24MVar SVG無功發生器，用以保證風力發電機在并網過程中有足夠的無功功率可用，不吸收電網的無功功率、保證電網系統的功率因數不發生變化、不引起供電網絡的電能質量發生惡化，保證供電系統的可靠性。原有機房采用強迫風冷為SVG設備散熱，但存在能耗高、室內空氣質量差、電力電子設備故障率高，頻頻接受電網AVC考核等問題?，F(xiàn)場最初的方案為強制風冷、直接利用室外新風來為SVG降溫，由于新風潔凈度的控制情況不佳，導致SVG核心部件IGBT元件受灰塵影響，導致設備故障率增加，更換IGBT設備費用高等問題。而項目改造采用了間接蒸發式冷卻空調，在保證設備間潔凈度的同時，還使得機組的耗電量大幅降低，與此同時二氧化碳排放量大幅減少。

【信息提供單位】

• 單位名稱

歐伏電氣股份有限公司

• 單位名稱

歐伏電氣股份有限公司是一家為全球客戶提供電氣和環境控制產品及解決方案的高新技術企業，致力于成為一家提供技術領先的產品、解決方案和服務的首選供應商。公司于2007年在燕郊成立，2014年在全國中小企業股份轉讓系統（新三板）掛牌（股票代碼：831564）。隨著公司的不斷發展壯大，確立了以燕郊高新區的總部為中心輻射全國的產業布局，打造了河北燕郊、江蘇靖江南北方生產基地，建立了以北京、上海（籌建中）為中心的華北華東地區研發機構和銷售網絡。歐伏電氣擁有風電環控、機房溫控、機柜溫控、配電、電力電子、電源、精密鈑金等多條產品線，市場涵蓋新能源風電、儲能、電動汽車換電站、電信、數據中心等領域，具有自主研發、JDM、OEM 三種業務模式。其相關領域產品分別通過歐盟“CE”、北美“ETL”、中國“CCC”等產品質量安全認證。歐伏電氣為世界 500 強和行業龍頭企業提供長期穩定的產品和服務，產品銷往全國并出口全球多個國家及地區。

附件：歐伏間接蒸發冷卻空調系統.pdf
