【適用環境要求】

• 適用行業領域

本產品廣泛適用于各種酒店、學校、小區、辦公樓等樓宇的供熱系統。

• 應用環境要求

零下三十度以上的室外溫度環境中，設備均可以正常使用，在北方集中供熱系統中表現出色。

【技術產品簡介】

• 基本運行原理

第一：蒸發器中出來的低壓過熱制冷劑蒸汽，經壓縮機做功吸入壓縮成高溫高壓的過熱蒸汽。

第二：過熱蒸汽排放到冷凝器中與水進行熱量交換，制冷劑冷凝(放熱過程)成飽和或過冷的高溫高壓制冷劑液體，熱水機組就是通過水吸收制冷劑冷凝所釋放的熱量而升高水溫的。

第三：制冷劑液體經膨脹閥節流降壓，變成低溫低壓制冷劑液體。

第四：制冷劑液體流入蒸發器，在蒸發器中吸收周圍空氣的熱量汽化成低壓過熱制冷劑蒸汽。制冷劑按上述循環，流經冷凝器的水不斷被加熱，水溫升高，從而實現制取熱水。

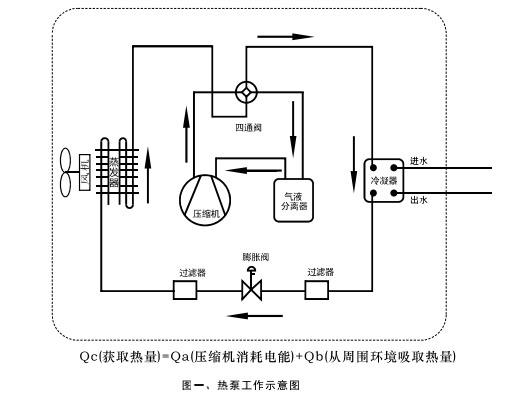

• 工藝流程圖表

• 核心優勢亮點

噴液增焓技術，-30℃也能穩定運行：采用丹麥丹弗斯噴液增焓技術，具有更寬的運行溫度范圍。-30℃低溫下可穩定產出高溫?zé)崴?，暖氣片采暖也可以使用，熱泵全年可穩定工作。同時配合3分鐘智能除霜技術，保證高效及時地進行除霜，且避免無霜可除，浪費熱量。

節能60%：利用逆卡諾循環原理，向空氣中吸收熱量，只需1份電，產生3.6份熱，節能高達60%。（以北京采暖室外計算溫度-7.6℃為依據）

• 相關參數描述

型號：KFDLN-200/IMR3N1 B1

制熱量：7/6℃(DB/WB)      160kW

-12/-14℃(DB/WB)   105kw

制熱消耗功率：7/6℃(DB/WB)   44kw

-12/-14℃(DB/WB)  41. 5kW

額定制冷量：140KW

額定制冷消耗功率：43.8KW

冷媒類型：R410A(2*11kg)

制熱方式：水循環制熱

電源規格：380V/3N~/ 50Hz

出風方式：頂出風

冷凝器類型：殼管式換熱器

額定水流量(m3/h)：32

出水溫度(℃)：41

最高出水溫度(℃)：55

室外機尺寸：2260x1160x2320mm

壓縮機：渦旋式噪音(dB(A))：≤75

適用環境溫度范圍(℃)：-30~43

機組重量：1000

【經濟效益分析】

• 投資回收周期

暫無。

• 應用效益情況

本項目采用空氣源熱泵+電熱水爐+緩沖水箱雙能互補方案，最大化效率利用新能源，輔以少量電能增強系統穩定性，比常規能源采暖極大節省了運行費用。其經濟性是由多方面來確定的，它與常規采暖方式相比，顯然具有以下特點：

產品性能高，該項目采用的四季沐歌KFDLN-200/ⅡMR3N1A1超低溫空氣源熱泵，采用丹弗斯噴液增焓技術，搭配直流變頻電機，遠超一級能效，在-30℃低溫下也能保證地暖風管及暖氣片采暖正常使用。

系統采用模塊多聯技術，一臺控制器控制多臺機組，同時具有磨損平衡技術，會自動平衡每臺機組的運行時間，提高機組的使用壽命。

同時還具有運行成本低，系統靈活穩定、能源利用效率高，為當?shù)毓?jié)能減排，達到保護環境的效果。

【潛力前景分析】

• 市場應用潛力

空氣能，作為綠色清潔能源的其中一員，有“大自然能量的搬運工”的美譽。使用成本低、易操作、采暖效果好、安全、干凈等多重優勢，使得它近年來在市場上備受青睞，并正以300%的年增長率飛速增長。

面對空氣能行業逐漸顯現出的發展?jié)撡|(zhì)，國家也已經從政策層面開始加強對空氣能熱水器行業的扶持，從北方的“煤改電”到“南方供暖”，已經讓空氣能熱泵的技術被大家所認可。

• 推廣應用現狀

空氣能技術在國外已經有幾十年的應用歷史，歐盟、澳大利亞等國家早已將空氣能技術列入可再生能源范圍，并給予相應的政策支持。國內，政府也出臺響應政策，印發了《北方地區冬季清潔取暖規劃（2017-2021年）》，指出北方地區清潔取暖重點包括北京、天津、河北、山西、山東等14個重點?。▍^(qū)、市），根據氣溫、水源、土壤等條件特性，因地制宜推廣使用空氣源、水源、地源熱泵供暖，充分利用低溫?zé)嵩礋崃浚嵘娔苋∨省?4個重點省市紛紛響應號召，出臺了清潔取暖優質政策，鼓勵和支持空氣源熱泵分散式采暖和集中供暖，提升清潔取暖率和污染防治貢獻率。

【典型案例介紹】

天津市靜海區農村住宅采暖項目：靜海區位于天津市西南部，屬暖溫帶大陸性季風氣候，月平均氣溫為26.2℃，最冷為1月，月平均氣溫為-4.8℃。由于當?shù)囟練夂蚝?，居民住房多以磚墻為主，墻外無外墻保溫材料。

本次項目，主要需求便是為當?shù)鼐用裉峁┎膳?wù)。四季沐歌團隊經過研究后，決定選用四季沐歌50P整體式冷暖機KFDLN-200/ⅡMR3N1總計40臺。丹弗斯噴液增焓技術，搭配直流變頻電機，在-30℃低溫下能夠保證地暖風管及暖氣片采暖正常使用。系統采用模塊多聯技術，一臺控制器控制多臺機組，同時具有磨損平衡技術，能夠自動平衡每臺機組的運行時間，提高機組的使用壽命。經過長時間投入運行后，該項目采暖系統依舊運行穩定，當?shù)囟臼覂?nèi)溫度始終保持在20℃左右，不僅滿足了居民冬季采暖需求，也進一步提升能源使用效率，實現節能最大化。

【信息提供單位】

• 單位名稱

四季沐歌科技集團有限公司

• 單位名稱

四季沐歌是滬市A股主板上市企業、中國航天事業戰略合作伙伴、2020年迪拜世博會中國館指定供應商。公司依托多能源耦合智能控制技術，集成應用多種清潔能源技術與產品，制定技術和施工專業標準，作為低碳清潔能源綜合服務商與中國建筑科學研究院環能科技成立雙碳技術研究中心，為客戶提供包括采暖、制冷、熱水等在內的一系列咨詢、規劃、設計、施工、投資及運維等服務。從產品源頭節能，為國家實現“雙碳”目標獻一份力。

公司擁有國家級“企業技術中心”、“博士后科研工作站”，連續九年成為中國房地產500強首選供應商，入選全球新能源500強榜單，并通過細分行業深耕，在全球160多個國家，共計完成了10000多個清潔能源項目，沉淀了1600多萬用戶數據庫，匯聚了20000家客戶服務網絡。
