【適用環境要求】

• 適用行業領域

民用建筑、工業廠房、農業大棚、交通設施及大量需要熱水或電的企業等的屋面及墻面系統或作為制冷散熱末端。

• 應用環境要求

適用于全國各個地區，適用各種環境溫度，可根據地區的氣候區設計不同材料的產品。

【技術產品簡介】

• 基本運行原理

利用得能瓦（板）組成的屋面系統或墻面系統，通過吸收太陽能輻射熱加熱得能瓦（板）流道內水或太陽能導熱液或空氣，水或太陽能導熱液經循環系統導出，通過換熱貯熱水箱間接加熱自來水用于生活熱水供應。冬季為末端供暖系統供熱，該系統應與其他熱源設備聯合使用，實現多能互補；流道內被加熱的空氣由新風系統經過過濾處理后，送入室內，實現降低新風熱負荷，提高送風舒適度，滿足建筑節能要求；還可以把薄膜或柔性晶硅組件鋪裝在得能瓦（板）表面，組件發電時背板產生的熱量加熱得能瓦（板）流道內水或太陽能導熱液或空氣，同時給光伏電池起到降溫作用從而提高光伏組件發電效率。實現光伏光熱綜合利用。

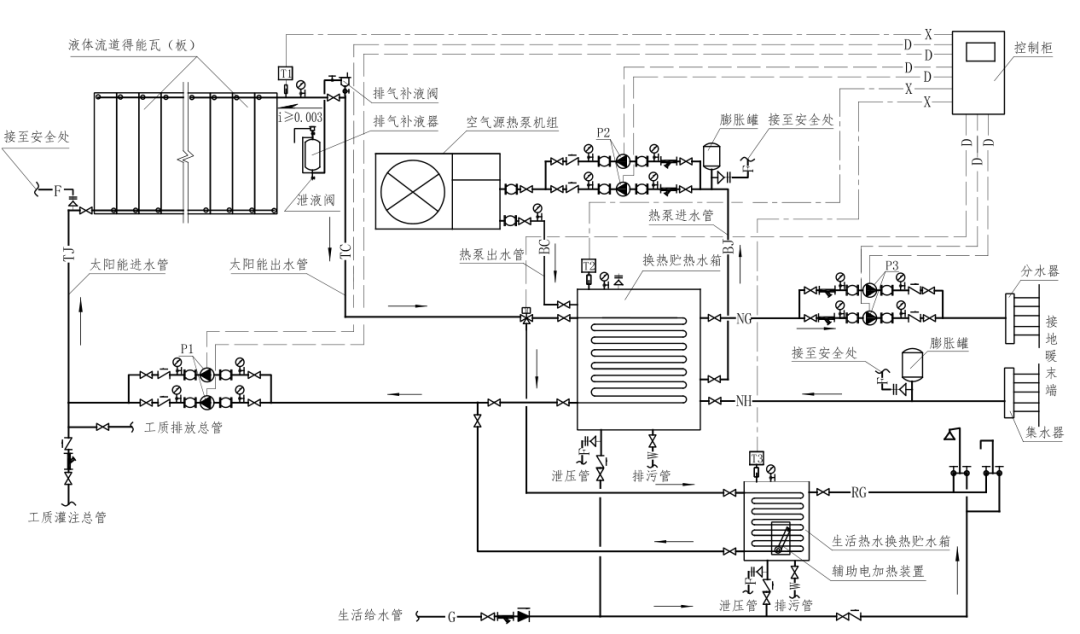

• 工藝流程圖表

• 核心優勢亮點

光伏光熱與建筑一體化：得能瓦（板）既是屋面瓦，又是太陽能光伏發電組件的支撐背板部件，熱水采集系統或熱風采集系統與光伏發電系統獨立運行，完美的實現了光伏發電和光熱技術與建筑一體化；

發電的同時還可以生產熱水，實現熱電聯產，靈活輸出；

光伏發電同時提供系統運行的電能；

由得能瓦（板）組成的屋面系統和墻面系統實現了建筑表皮功能化：利用太陽能（發電、熱水或熱風）的同時減少輻射熱對房屋室內溫度的影響而提高建筑舒適性，實現了建筑節能降耗、生產太陽能清潔能源與提高建筑舒適性。

• 相關參數描述

與建筑一體化的熱水得能瓦（板）每平米年平均產55度熱水15噸；

與建筑一體化的光伏光熱得能瓦（板）比傳統安裝的光伏組件發電效率實測提高1-1.5%，同時每平米年平均產55度熱水10噸；

安裝得能瓦（板）系統技術的建筑可減少屋面能耗20%。

【經濟效益分析】

• 投資回收周期

熱水得能瓦（板）系統技術與傳統彩鋼屋面相比，增量部分投資回收周期約1年。光伏光熱得能瓦（板）系統技術與傳統彩鋼屋面相比，增量部分投資回收周期約6年。

• 應用效益情況

得能瓦（板）產品實現光能轉換的同時，具備防水、保溫、裝飾、使用面積任意拼接等功能，在南方將為用戶節省大量空調使用費，在北方將為用戶節省大量冬季采暖費，還能使建筑房屋成為產能建筑（發電和熱水和熱風）。集成光伏電池在瓦或板上，可節約光伏發電系統度電安裝成本約20%-30%，同時瓦板內的介質可吸收背板熱量提高光伏組件發電效率1%-1.5%。該材料可循環使用再制造減少污染，使用過程中產生新能源減少碳排放，社會效益巨大。

【潛力前景分析】

• 市場應用潛力

中國目前裸露屋頂?shù)拿娣e約100億平方米（根據2012年統計數據）。中國預估建筑物墻體陽光面大于200億平方米。第三次全國農業普查結果顯示，2016年末全國溫室占地面積334千公頃，大棚占地面積981千公頃，我國溫室大棚占地面積穩居世界第一。工業廠房、交通設施、倉庫、機庫等在我國占據相當大的市場。因此本產品市場潛力巨大。

• 推廣應用現狀

與建筑一體化的得能瓦（板）光熱系統、光伏光熱（PV/T）系統技術廣泛適用于有供熱或制冷或大量需要熱水的企業，目前該技術處于市場推廣初期階段，推廣價值高，所創綜合效益大。

【典型案例介紹】

北京鵬運物業管理有限公司位于昌平華恒漢方制藥廠內物業管理綜合用房（30平米），該項目為裝配式可移動清潔能源建筑。主體結構：鋼結構（由四個單體兩個集裝箱結構+兩個坡屋頂結構）。南側屋面采用光伏（1540瓦）光熱得能瓦一體化系統、北側屋面熱風得能瓦系統，墻面采用空氣流道隔熱得能板加強房屋保溫隔熱、反射散熱功能。項目應用中白天陽光充足時利用屋面熱風配合新風系統為室內供暖，在極端天氣的情況下（2016年1月22日，晴，最低溫度-17℃ 北風 4-5級）瓦板出風溫度也都能達到18℃。同時將南側光伏光熱屋面產生的電能和熱水儲存起來，在陰天和晚上，利用儲存的熱水和儲存的電能驅動空氣源熱泵做為輔助熱源為室內供暖。按電采暖計算日均節約電能37Kwh。采暖季累計節約電能4440Kwh，電費按1元/Kwh計算，節約能源費用4440元左右。節約標煤1776Kg，減排二氧化碳4427.57Kg。

【信息提供單位】

• 單位名稱

北京瓦得能科技有限公司

• 單位簡介

北京瓦得能科技有限公司是新材料得能瓦（板）的定義者，是清潔能源建筑新材料得能瓦（板）光熱系統的原創發明者，是全球太陽能光伏光熱綜合利用（PV/T）復合材料組件的創新者，是光伏光熱（PV/T）得能瓦屋面系統和光伏光熱（PV/T）得能板墻面系統的首創者。公司經過數年研發，已獲得一種多功能、多用途的瓦板和墻板原創發明專利和多項相關實用新型專利，并利用這些自有知識產權，開發出了基于高分子復合材料的多功能、多用途的瓦板和墻板；并將這種新型建筑清潔能源材料命名為得能瓦和得能板；掌握并擁有了具有自主知識產權的全鏈條、全體系的得能瓦（板）及其配件的研發、生產、集成等核心技術。公司的愿景：讓得能瓦板，為人類賦能。公司的使命：成為全球綠色低碳經濟最重要的清潔能源材料供應商。

附件：與建筑一體化的得能瓦（板）光熱系統、光伏光熱（PV/T）系統技術.pdf
