【適用環境要求】

• 適用行業領域

該解決方案廣泛適用于各種工業園區、大型數據中心等供冷系統，大量引入可再生能源發電，輔以蓄冷技術，提高供冷系統經濟性及可靠性，特別是如果足夠多的可再生能源引入，可以使數據中心PUE無限逼近于1。

• 應用環境要求

本技術產品不受地區及氣候限制，但需具備建設可再生能源的光照或風資源，且制冷機房附近有蓄冷裝置的占地空間。

【技術產品簡介】

• 基本運行原理

在制冷負載配電系統中接入大量的風電、光伏等可再生能源，電網與柴發等常規電源按照原設計為負載進行供電。蓄冷設施作為可再生能源發電與電網供電之間的能源存儲調節環節，用來平抑可再生能源波動對于供冷可靠性的影響。對于數據中心領域，可最大限度地接入并利用可再生能源降低數據中心PUE，只需要很少量的UPS即可保障在風光、電網等電源均不能正常工作工況下的冷源供應。

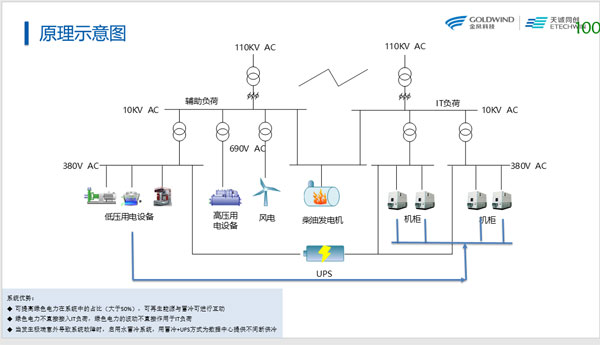

• 工藝流程圖表

• 核心優勢亮點

該解決方案可保證電網供電部分充分利用峰谷電價差，比常規空調系統運行費用平均低30%~50%，部分風光資源好的地區可提供低于電網供電電價10%~50%的電源。蓄冷系統具有應急功能，斷電時迅速將儲存的冷量釋放出來，提高了供冷系統的運行可靠性，降低能源系統初始投資。

• 相關參數描述

直驅永磁風力發電機組具有更寬調速范圍，效率提高5%，機組部件減少，設備可利用率大于98%，省掉齒輪系統運行維護環節，綜合成本有效降低約20%。蓄冷系統的整體效率可達到90%以上，通過防水保溫及布水技術優化，系統整體轉化率可達95%。

【經濟效益分析】

• 投資回收周期

風光等可再生能源投資一般通過發電并進行電力銷售可在6-8年內收回投資。蓄冷系統投資回收期在2-5年，項目條件好的新建項目可以在一年內回收投資金額。

• 應用效益情況

蓄冷系統利用峰谷電價差，可有效降低制冷系統的運行費用30%-50%，削減電力峰值負荷并減小電網峰谷負荷差距，降低電網公司的電力設施投入。通過引入大量的可再生能源降低數據中心PUE，使其無限接近于1，同時蓄冷系統可增加棄風電、棄光電等清潔能源的消納，將碳排放降低到最低限度。

【潛力前景分析】

• 市場應用潛力

蓄冷系統可兼顧應急制冷和節費需求，在未來5年中，對于新建項目和改造項目都有巨大的市場潛力。2013年以來，我國數據中心總體規?？焖僭鲩L(zhǎng)，到2017年底，我國在用數據中心機架總體規模達到166萬架，總體數量達到1844個；規劃在建數據中心規模107萬架，數量463個。據統計，在當前中國數據中心建成后，電費占運維總成本60%-70%，而空調所用電費在其中占40%左右。目前，我國的數據中心的平均PUE值在2.2-3.0之間，節能改造的空間巨大，初步估計為85億元。

• 推廣應用現狀

目前，新建數據中心約90%采用蓄冷型制冷系統，主要目的是增加制冷系統的安全性和穩定性，減少備用電源系統的初始投資。新能源利用方面市場推廣度較低，不足10%，原因包括政策、風光資源、客戶意愿等。伴隨著分散式電源政策開放、數據中心能耗標準的出臺，市場應用前景潛力巨大。

【典型案例介紹】

江蘇大豐中車風電產業園項目，采用了基于可再生能源的蓄能型中央空調制冷解決方案，項目位于江蘇大豐經濟開發區北區，園區規劃面積10平方公里，分為風電總裝區、塔筒葉片及大部件生產區、電機生產區、研發展示區、設備維護區、海洋工程區等功能區。解決方案包括1臺2.0MW直驅永磁風機，100KW光伏、蓄水罐600m3（蓄冷蓄熱）、消防水池500m3（蓄冷），項目建成后，客戶的清潔能源用電占比達28%，中央空調運營費用降低30%。

【信息提供單位】

• 單位名稱

北京天誠同創電氣有限公司

• 單位簡介

北京天誠同創電氣有限公司，是金風科技旗下的全資子公司，客戶端綜合能源服務系統解決方案專家，專注于用戶側技術和產品的創新開發，圍繞園區用戶需求，利用物聯網、數據分析等技術，提供智慧園區整體解決方案。

經過多年的探索實踐，天誠同創已完善成型了以“智慧能源、智能安防、智能消防、智慧通行、智慧辦公”等應用場景的“智慧園區解決方案”，主導制定了IEC三項國際微電網標準，成為多個智慧城市的戰略合作伙伴，并為多家國內大型園區、企業提供了智慧園區整體解決方案。其中，安徽無為智慧能源項目已入選首批國家級“互聯網+”智慧能源（能源互聯網）示范項目。
