【適用環境要求】

• 適用行業領域

大型城鎮集中供暖清潔供暖及工業園區集中熱源供應。

• 應用環境要求

北方地區有集中供暖需求且熱電廠及工業余熱無法覆蓋的區域，有工業蒸汽需求的工業園區。

【技術產品簡介】

• 基本運行原理

新型水煤漿循環流化高效潔凈燃燒技術以新型水煤漿為燃料，通過優化流化風速大大緩解燃燒室磨損問題；通過提高床質量、減少總床存量、增加循環量；通過流態重構及二次重構，達到減少流化風機壓頭并節能；通過降低石灰石粒度，提高石灰石比表面積以加強其反應性，從而實現爐內脫硫效率達到98%。稀相區的物料粒度減小，濃度進一步提高，擴展了爐內還原性氣氛的高度以強化主要燃燒過程還原性，同時控制爐膛燃燒溫度（830℃~870℃）、燃燒組織形式及高效旋風分離效果從而進一步抑制氮氧化物的生成，實現爐內低氮燃燒，氮氧化物的原始排放＜50mg/m3。

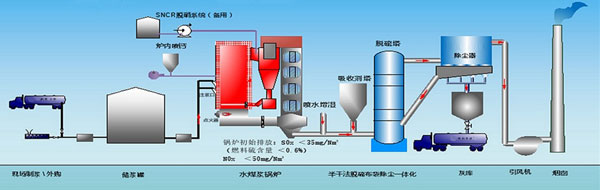

• 工藝流程圖表

• 核心優勢亮點

燃料水煤漿由粒化器將水煤漿均勻投入燃燒室下部的熱媒體流化床料上，其溫度在830-870℃左右。在爐膛出口設有絕熱高效旋風分離器及返料器，被熱煙氣攜帶的熱媒體物料被高效分離器分離，通過分離器下部的返料器返回爐膛，實現了水煤漿顆粒團的循環燃燒，既獲得很高的燃燒效率，又減少了媒體物料的損失，控制床溫實現低溫、低氮燃燒。

燃料從生產到運輸、存儲，再到燃燒、排放，全過程清潔安全無污染。

• 相關參數描述

燃料水煤漿的燃燒效率達到99%，鍋爐系統綜合熱效率達到90%以上，鍋爐系統尾部煙氣初始排放指標為二氧化硫35mg/m3，氮氧化物50mg/m3，鍋爐系統最低可以30%低負荷穩定運行。

【經濟效益分析】

• 投資回收周期

與傳統鏈條式鍋爐相比，大大提高了煤炭的利用率，節煤量可達2%，并且大大降低了鍋爐尾部煙氣處理的成本，同時減少了場地占用面積，一般情況下在4~6年內可收回投資差額。

• 應用效益情況

1、安全、穩定：燃料的儲存、輸送安全、燃燒穩定安全、無受熱面磨損及結焦現象，供暖期內無故障停爐事件發生；

2、清潔：燃料的儲存及輸送過程清潔、產生的固廢（無大渣、只有粉煤灰）通過氣力密閉輸送到灰?guī)?，再通過罐車閉式運輸，全程不與外界環境接觸，無二次揚塵、裝卸清潔噪聲??；

3、高效：較傳統鏈條式鍋爐，綜合熱效率提高5~8%；

4、環保：二氧化硫、氮氧化物兩項污染物原始排放指標可達超低排放標準。

【潛力前景分析】

• 市場應用潛力

新型水煤漿循環流化高效潔凈燃燒技術及鍋爐系統產品是一項清潔供暖技術，在經濟承受力、運行安全、達標排放等方面具有優勢。在環境不敏感的中小城鎮或城鄉結合部，采用清潔燃煤鍋爐供暖，不需政府補貼，供熱企業可微贏利，可依此進行技術升級改造，保證供暖運營商可持續運營。

• 推廣應用現狀

本技術產品入選了國家工信部節能與綜合利用司的《國家工業節能技術裝備推薦目錄（2018）》，應用本技術產品的山東省濟南市領秀城集中燃煤清潔取暖項目入選了國家節能中心2019年重點節能技術應用典型案例，也入選了國家能源局北方地區冬季清潔取暖典型案例匯編，2016年獲得山東省重大節能成果獎，2017年獲得工信部科學技術成果證書。在全國范圍內已有百余項成功案例正在運行。

【典型案例介紹】

濟南市領秀城新型水煤漿鍋爐清潔取暖項目：項目建成后最終熱源廠總裝機為4臺70MW新型水煤漿循環流化高效環保熱水鍋爐。煤漿運輸、儲存、輸送全程采用封閉模式，解決了改造前散煤運輸遺撒和堆放帶來的二次揚塵等污染問題，極大改善了熱源廠內環境。相比于原來使用鏈條式鍋爐供暖，每個采暖季節省標煤量8850噸，相應減少CO2排放21742噸、顆粒物排放85噸、SO2排放146噸、NOx排放138噸，節能減排效果顯著。采用新型水煤漿鍋爐與原計劃建設的鏈條式鍋爐相比，熱源廠總投資多投入約3000萬元，但是每年節約運行費用可達708萬元，運行4.2年即可收回投資差額。

【信息提供單位】

• 單位名稱

青島特利爾環保集團股份有限公司

• 單位簡介

青島特利爾環保集團股份有限公司成立于2007年，是一家技術創新能力強，擁有自主知識產權和品牌，融研發、設計、安裝、施工、服務、運行于一體，具備核心競爭力的煤炭清潔高效利用和裝備研發企業，是煤炭漿體化清潔高效利用行業領軍企業，擁有國際領先的新型水煤漿制備、高性能多相流分離技術、新型水煤漿循環流化高效清潔燃燒技術等。公司以“煤炭燃料清潔進城”和“煤炭鍋爐近零排放”為重點項目，以技術創新為企業發展之本，立足國家大氣環境治理的戰略目標，緊跟國家“十三五規劃”百項重點工程中“煤炭清潔高效利用”、“燃煤機組全面實現超低排放和節能改造”政策導向，聯合國內外相關領域頂尖專家和機構，相繼成功研發了多項國內領先的煤基燃料與環保鍋爐清潔高效燃燒應用技術，獲得國家專利35項，承擔了國家科技部創新研究課題。

附件：新型水煤漿循環流化高效潔凈燃燒技術.pdf
