【適用環境要求】

• 適用行業領域

新建或者改造型數據中心行業。

• 應用環境要求

機房?jī)?nèi)層高要求超過4.5m。

【技術產品簡介】

• 基本運行原理

冷池型頂置熱管空調是一種采用熱管換熱原理的設備，熱管換熱器依靠自身內部工作液體相變來實現傳熱，且工作液體的回流依靠重力，無須其它動力。冷池型頂置熱管空調通過將服務器機柜冷或者熱通道封閉，利用熱管換熱器內液體制冷劑蒸發吸熱原理，通過連接管路，將機柜內服務器熱量排出機房，實現機柜按需供冷，杜絕局部熱點。同時大幅度縮小機房空氣冷卻循環的路程，從而實現機房冷卻系統的節能降耗。

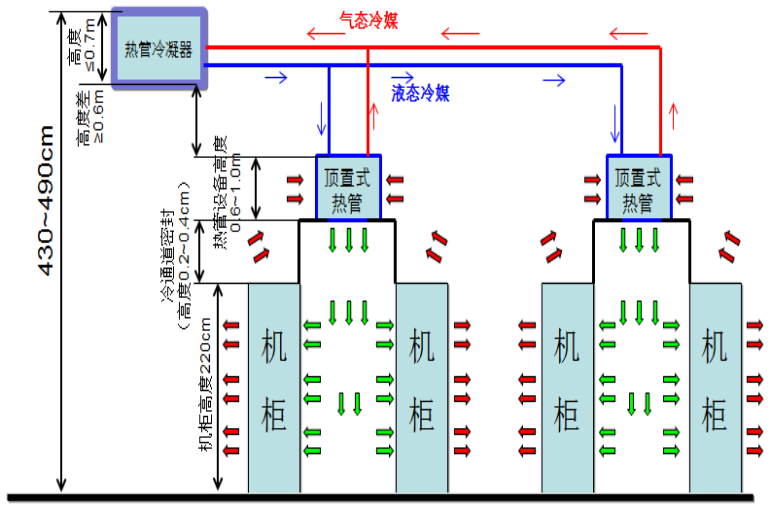

• 工藝流程圖表

• 核心優勢亮點

節能：冷池型頂置熱管空調運行時，其內部工作介質吸熱蒸發，冷凝后依靠自身重力回流，無其他動力。采用EC風機無極調速方式，按需制冷，設備就近冷卻機柜、換熱熱阻小、功耗低，無局部熱點；

節地：冷池型頂置熱管空調安裝在封閉通道上方，不占用機房地面空間，可增加機柜裝機數量；

安全：采用安全可靠，采用無毒、無腐蝕的環保制冷工質，無水進入機房。

• 相關參數描述

空調設備型號為：SCP10000、SCP20000、SCP30000；

工況：回風干球溫度35℃/濕球溫度21℃，冷凍水供回水溫度12/17℃；

制冷量：SCP10000（10kw）、SCP20000（20kw）、SCP30000（30kw）；

風量（m3/h）：SCP10000≥2400、SCP20000≥4800、SCP30000≥7200；

送風溫度（℃）≤24；

水量（m3/h）：SCP10000（1.43）、SCP20000（2.87）、SCP30000（4.30）；

機組水壓降（kPa）：50kPa；

機組輸入功率（kW）：SCP10000（0.25）、SCP20000（0.50）、SCP30000（0.75）；

能效比：40；

機外靜壓（Pa）：20；

風機類型：EC，風機數量≥2；

尺寸（面寬x厚x高mm）：SCP10000（1000×800×600）、SCP20000（1500×800×700）、SCP30000（1500×1000×700）。

【經濟效益分析】

• 投資回收周期

以一個200㎡左右的機房為例（約80個機柜，總負載約200-300kW，4-5臺精密空調），投資回收期在3-5年。

• 應用效益情況

冷池型頂置熱管空調靠近熱源安裝，同時采用了封閉熱或者冷通道，避免冷熱氣流混合，換熱效率高，送風距離短，能效比超過40?？娠@著降低運行費用，改善機房?jī)?nèi)氣流組織，節省機房空調末端能耗80%以上，達到很好的經濟效益和社會效益。

【潛力前景分析】

• 市場應用潛力

近10年數據中心及相關配套產業保持較高的增長速度，為保證數據中心產業健康有序發展，國家和各地方政府分別制定了相關政策。對新建、擴建數據中心項目進行更嚴格的審查，根據不同的用能規模，對于能源使用效率（PUE）超過標準限定值的數據中心執行差別電價政策。冷池型頂置熱管空調作為數據中心節能產品，對新建數據中心和改造數據中心具有廣闊的發展前景。

• 推廣應用現狀

數據中心空調節能產品繁多，種類多樣。冷池型頂置熱管空調作為機房空調末端節能產品，目前還處于散點狀應用，如中國移動信息港改造機房、黑龍江省電力新建機房、上海移動金橋機房改造項目、重慶移動巴南機房新建機房等。

【典型案例介紹】

北京昌平區某機房，共有5列機柜，分為3個微模塊，共有機架82架，實際運行負載105.8KW，設計單機柜負載功率為3kW，共配置4臺100kW房間級冷凍水型精密空調，現場踏勘空調瞬時功率為23.6kW。采用冷池型頂置熱管空調，6臺-60kW、3臺-30kW以及3套封閉冷通道。改造前原機房空調平均能耗約566.3度/天，改造后冷池型頂置熱管空調平均能耗86.33度/天，節電量479.96度/天，年節電量約為:17.52萬度，節能率85%。

此項目為試點改造，實現良好的節能效果，對本技術在通信行業推廣起到了重要作用。

【信息提供單位】

• 單位名稱

北京納源豐科技發展有限公司

• 單位名稱

北京納源豐科技發展有限公司是由技術創新創業團隊與軟銀合資成立，自成立以來，一直專注于數據中心機房設備環境控制及數據中心基礎設施管理監控；掌握領先的熱管制冷系統核心技術，擁有百項自主專利，是一家具備高端集成能力及自主產品研發的科技創新高新企業，為客戶提供綠色數據中心整體解決方案及配套產品。目前已建立起一個立體式的信息機房節能服務體系，公司產品已在30余個省市的數千個信息機房中得以應用，節能效果明顯。公司被評為專精特新中小企業、中關村瞪羚企業、知識產權試點單位等稱號。

附件：冷池型頂置熱管空調.pdf
