【適用環境要求】

• 適用行業領域

廣泛應用于需要高溫蒸汽的行業，如釀造、輕紡、建材、木材、化工、冶金、交通、制藥、造紙、食品等。

• 應用環境要求

空氣源熱泵蒸汽鍋爐系統可以將環境空氣中的低品位熱源提升至所需蒸汽溫度，最高提升溫差可達170℃，實現最高160℃的飽和蒸汽供應，最低在-20℃的低溫環境中持續供應高溫高壓蒸汽。機組在冬季的環境溫度低的區域運行時，室外側換熱器容易結霜，對性能影響較大，從運行的經濟性和穩定性等各方面綜合考慮，建議在黃河以南區域進行推廣應用。

【技術產品簡介】

• 基本運行原理

空氣源高溫?zé)岜脧目諝庵刑崛】諝饽軐⑺訜岬?0℃以上，送入閃蒸罐后通過降壓閃蒸變?yōu)轱柡驼羝惋柡退臍庖簝上嗷旌衔?，在相對較低的溫度和壓力下被分離成飽和蒸汽和飽和水，飽和水回到空氣源高溫?zé)岜玫睦淠髦欣^續被加熱，飽和蒸汽則通過水蒸氣壓縮機被壓縮后升壓升溫成為高溫高壓狀態，最終實現供應給用戶使用。技術的能量來源主要是環境熱源中的空氣能和少部分電能。

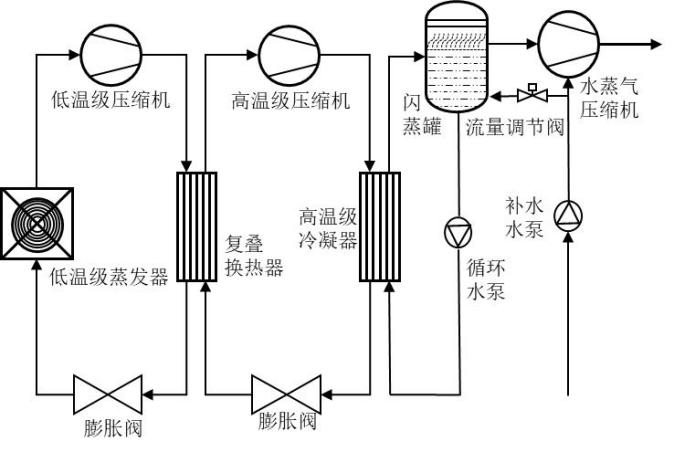

• 工藝流程圖表

• 核心優勢亮點

空氣源高溫?zé)岜谜羝仩t系統的關鍵技術主要體現在四個方面：

利用空氣熱源實現高溫供熱：在環境溫度下利用空氣熱源實現80℃以上的高溫?zé)崴?，最高要?shí)現超過100℃的溫升；

負壓蒸汽的發生技術：在負壓條件下實現水蒸氣足量充分的閃蒸，供應充足的低壓水蒸氣；

大流量負壓壓縮技術：利用雙螺桿水蒸氣壓縮機，實現強制性吸氣壓縮，同時滿足負壓吸氣和大流量的需求；

多級噴液冷卻無油壓縮：通過多級噴液冷卻來降低排氣過熱度，實現最終排氣溫度在排氣壓力的飽和溫度下，通過無油壓縮來保證蒸汽的純凈性。

• 相關參數描述

空氣源熱泵蒸汽鍋爐系統設計工況：環境溫度20℃、供應蒸汽溫度120℃，系統能效達到1.8；系統供應蒸汽溫度最高可達160℃。

【經濟效益分析】

• 投資回收周期

以宏濟堂酒坊蒸汽鍋爐樣板工程項目為例，項目投資額111.6萬元，酒莊熱泵蒸汽系統經過實際運行，滿足使用，有明顯節能效果。用戶出具了《使用節能報告》及山東省質檢院出具了《檢驗報告》：在環境溫度20℃時系統COP可達1.85，節能46%。作為世界首臺套空氣源熱泵蒸汽供應系統，開創了一種節能環保的新型蒸汽供應方式。系統每小時節約90kWh電，按照每天運行24小時，每年運行360天計算，每年節約用電777600kWh，電價按照0.6元/kWh算，每年可以節約46.7萬元的使用費用，2.4年可以回收投資成本。

• 應用效益情況

空氣源熱泵蒸汽鍋爐可在5-35℃的空氣源條件下直供120℃的工業用蒸汽，對應的能效可達150-210%。從環保角度，燃?xì)忮仩t每生產1噸蒸汽，需排放163.8kg的二氧化碳，生物質鍋爐將排放197.2kg的二氧化碳，而燃煤鍋爐更是要排放超過330kg的二氧化碳。由于用戶側不需承擔發電側的排放指標(這一部分往往涵蓋進入了電價，且分布式用電，集中發電處理污染物)，空氣源熱泵蒸汽鍋爐和電熱鍋爐是二氧化碳排放最少的。熱泵蒸汽系統經過實際運行，滿足使用，有明顯節能效果，在環境溫度20℃時系統COP可達1.85，節能46%。

【潛力前景分析】

• 市場應用潛力

在空氣源熱泵行業，出水溫度60℃以下的屬于普通熱泵領域，技術已經非常成熟。出水溫度在60-90℃，為復疊熱泵技術，目前行業里約5%的企業擁有此技術。出水溫度在90-120℃的高溫?zé)岜媚壳靶袠I(yè)內能符合的少于10家。而目前行業里采用空氣源熱泵技術來提供120-180℃蒸汽的企業更是少之又少。

空氣源高溫?zé)岜谜羝仩t系統作為一種全新的蒸汽供應技術，采用空氣熱源，實現高溫蒸汽發生系統，不僅具有新穎性，還能夠有效降低二氧化碳排放，減少能源消耗，具有社會和經濟效益。在國家雙碳政策下，空氣源熱泵蒸汽系統憑借可再生，低成本及安全高能效等優勢特點為更多的工業用戶解決高溫?zé)崴罢羝枨螅袌鐾茝V后應用前景非常廣闊。

• 推廣應用現狀

空氣源熱泵作為清潔能源熱泵，尤其是80℃以上出水，可以廣泛應用于工業領域，公司核心產品空氣源熱泵蒸汽鍋爐正處于市場推廣期，目前已在運行的應用案例有2個：宏濟堂酒坊空氣源高溫?zé)岜谜羝到y(tǒng)和中藥飲片工廠空氣源熱泵蒸汽鍋爐系統。

【典型案例介紹】

宏濟堂酒坊蒸汽鍋爐樣板工程項目建設于山東省濟南市歷城區宏濟堂旅游園區，用于宏濟堂酒坊釀酒使用，建設初期共有一座釀酒蒸鍋，使用72kW蒸汽電鍋爐進行供氣，因銷售規模擴大，增加兩座釀酒蒸鍋，蒸汽需求量達到210kW，原有電鍋爐無法滿足需求，項目位于城市郊區，無市政管道蒸汽供應，且天然氣管道未接入，無法使用傳統的蒸汽供應方式，且現場電力變壓器容量僅有200kW，無法使用216kW的電鍋爐，在最小改造量的情況下，特使用空氣源熱泵蒸汽系統，變壓器容量僅需150kW。本項目共建設了一套蒸汽溫度為120℃，出氣量0.3t/h的空氣源熱泵蒸汽系統。項目與原系統相比每小時節約90kWh電，按照每天運行24小時，每年運行360天計算，每年節約用電777600kWh，每年節約311040kg標準煤。2020年冬季，整體COP達到1.42，氣溫均在10℃以下，節電30%，系統運行期間平均COP達到1.7。

【信息提供單位】

• 單位名稱

上海諾通新能源科技有限公司

• 單位名稱

上海諾通新能源科技有限公司（以下簡稱諾通科技）成立于2021年5月，是國內著名企業山東力諾瑞特新能源有限公司和國際知名大學上海交通大學科技合作的產業化成果，也是一家致力于提供先進新能源低碳技術的社會服務平臺。企業位于上海市閔行區劍川路600號第1幢。

諾通科技依托上海交通大學雄厚的科研實力，積極研發各類先進的新能源低碳技術，堅持獨立自主，創新發展。公司科研人員占全體工作人員的50%以上，核心研究團隊由首席科學家和博士后、博士、碩士構成，并積極吸納海內外著名高校的本科生、研究生前來實踐實習，為今后的科研人員培養新鮮血液。

公司以熱泵、太陽能等可再生能源為基礎，集研發、組裝、服務于一體，致力于90℃以上的高溫?zé)崮苎邪l(fā)，可以為廣大客戶提供低碳、綠色的分布式工業蒸汽設備和綜合能源系統解決方案，滿足各類工商業客戶的用能需求。

附件：空氣源熱泵蒸汽鍋爐新技術.pdf
