【項目基本概況】

• 項目實施單位

北京華航盛世能源技術有限公司

• 項目業主單位

中國石油化工股份有限公司茂名分公司

• 項目實施地點

廣東省茂名市

• 項目合同總額

約1900萬元。

• 項目施工周期

本項目于2016年10月正式開工，于2018年5月調試成功。

• 項目實施前況

本項目原加氫脫硫后的柴油參數范圍為：溫度130℃～175℃，流量200t/h～390t/h；運行時間為8400h；經過15臺單臺耗電量為30kW的空冷器進行冷卻，冷卻后的柴油溫度為68℃。（設計參數點為：140℃，流量為330t/h）?？绽淦髂旰碾娏繛椋?0kW×15×8400h/10000=378萬kWh。

【應用解決方案】

• 解決方案簡述

本項目配置一套HSRT余熱發電系統（包括3臺向心式ORC低溫發電機組，總裝機容量1950kW），將精制柴油降溫至62℃，同時免除了所有空冷器耗電，通過采用ORC低溫發電系統，不但把柴油廢熱轉化成高品位電能，同時節約了原工藝系統中的空冷器耗電，發電增收的同時又可節約耗電，一增一減每年取得了1058.1萬元的節能效益，本裝置能耗因此降低了35%以上，讓業主及投資方取得了雙贏，同時對于國家的節能減排、保衛藍天做出貢獻。

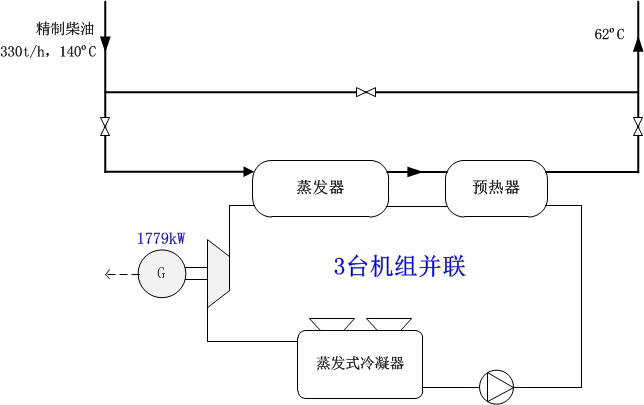

• 工藝流程圖表

• 核心技術來源

自主研發。

【應用商業模式】

節能效益分享。

【項目實施成果】

• 項目實施效益

該項目改造了原工藝流程。140度以上的精制柴油直接進入ORC余熱發電機組,將熱量釋放給機組后油溫降至62度。機組利用柴油的余熱，設計發電功率1779kW,同時節約空冷器耗電450KW，年節能5200噸標煤，年減排二氧化碳12780噸。本項目通過采用ORC低溫發電系統，不但把柴油廢熱轉化成高品位電能，同時節約了原工藝系統中的空冷器耗電，發電增收的同時又可節約耗電，一增一減每年取得了1058.1萬元的節能效益，本裝置能耗因此降低了35%以上，整體能耗每噸柴油下降0.9KG標油，讓業主及投資方取得了雙贏，同時對于國家的節能減排、保衛藍天做出貢獻。

• 經濟效益分析

本項目投資額約1900萬元，可把柴油廢熱轉化成高品位電能，年凈發電量1249.8萬kW·h，節約原工藝空冷器年耗電量378萬kW·h，當?shù)仉妰r(jià)0.65元/kW·h，年節能效益1058.1萬元，其中凈發電收益屬于節能分享，空冷器節電收益不分享，全部歸屬業主所有。該項目投資可以在三年內回收，具有極佳的節能效果和較高的經濟性。該項目為全球首臺套工業柴油（工藝物流）直接換熱的余熱發電項目，燃料成本為零，機組零排放，在煉油行業具備十分廣泛的推廣價值。

【項目綜合小結】

本項目是全球首臺套工業柴油（工藝物流）直接換熱的余熱ORC發電項目。相對傳統間接換熱系統，工藝物流直接換熱使系統避免了15度的溫度損失，極大的提高了機組效率。通過采用ORC低溫發電系統，不但把柴油廢熱轉化成高品位電能，同時節約了原工藝系統中的空冷器耗電，發電增收的同時又可節約耗電，一增一減每年取得了1058.1萬元的節能效益，本裝置電耗因此降低了35%以上，讓業主及投資方取得了雙贏，同時對于國家的節能減排、保衛藍天做出貢獻。因此，項目的推廣實施，可減少我國總體能源的消耗，提升清潔生產水平，對我國的環境保護有著積極的促進作用。

【信息提供單位】

• 單位名稱

北京華航盛世能源技術有限公司

• 單位簡介

北京華航盛世能源技術有限公司成立于2011年12月，注冊資金4000萬,是由數名世界500強行業技術專家聯合北京航空航天大學共同發起成立的新型高科技企業，以工業節能解決方案為企業發展核心。華航盛世集合了眾多航空航天領域科研成果與國內外先進技術，在工業余熱余壓回收利用和系統優化等節能減排領域，開發并推出了自主創新的產品、技術及先進解決方案，以合同能源管理和能源站整體建設兩種方式開展業務。公司堅持以自主創新為發展基石，奉行“自主創新，正直誠信，客戶滿意，可持續發展”的公司價值觀，集聚了建筑智能、工業節能等方面的資深專業團隊，在建筑能源管理、系統優化節能、工業余熱余壓回收等節能減排領域開發并推出了自主創新的產品和技術，為國家十二五期間節能減排領域提供先進的解決方案，達到實現公司“創造更舒適、節能可持續發展的世界”的公司愿景。

附件：中國石油化工股份有限公司茂名分公司煉油4號柴油加氫余熱發電項目.pdf
