【項目基本概況】

• 項目實施單位

上海能譽科技股份有限公司

• 項目業主單位

中鹽安徽紅四方股份有限公司

• 項目實施地點

安徽省合肥市

• 項目合同總額

1200萬元。

• 項目施工周期

本項目于2018年3月交貨， 2019年3月開車調試成功。

• 項目實施前況

原工藝中，煤制乙二醇工藝產生的凝結水，溫度114.4℃，流量436t/h，年運行時間8400小時，經過17臺空冷器（單臺30 kW）進行冷卻，降溫至80度進入除氧工藝，空冷器總電耗510 kW，消耗大量成本將余熱白白排放至大氣環境。

【應用解決方案】

• 解決方案簡述

本項目配置一套HSRT余熱發電系統，包括1套向心式ORC低溫發電機組，總裝機容量1650kW。來自煤制乙二醇工藝的436t/h、114.4℃凝結水先后進入余熱發電系統的機組蒸發器和預熱器，降溫至84℃后返回空冷入口。工質在預熱器和蒸發器內，被高溫凝結水加熱成為工質蒸汽，推動渦輪機做功，向外輸出電力。工質蒸汽隨后進入蒸發式冷凝器，冷凝成液態工質，經工質泵驅動，壓力升高，送入預熱器，完成熱力循環。當發電系統故障或檢修時，機組的進油閥門自動關閉，該部分凝結水經旁通直接送往后續工藝。

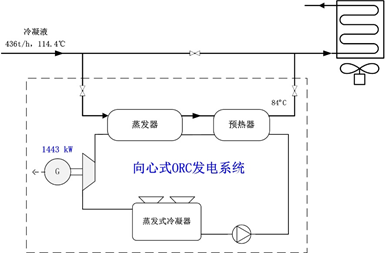

• 工藝流程圖表

• 核心技術來源

自主研發。

【應用商業模式】

產品買賣。

【項目實施成果】

• 項目實施效益

該項目改造了原工藝流程。436t/h、114.4度的裝置凝結水進入發電機組，將熱量釋放給機組后溫度降至80度，減少了60%原設計空冷機組，節電約300 kW。機組利用該部分余熱，發電1440kW,同時節約原工藝?yán)鋮s成本，年節能3100噸標煤，年減排二氧化碳7600噸。

• 經濟效益分析

該項目改造了原工藝流程。436t/h、114.4度的裝置凝結水進入發電機組，將熱量釋放給機組后溫度降至80度，減少了60%原設計空冷機組，節電約300 kW。機組利用該部分余熱，發電1440kW,同時節約原工藝?yán)鋮s成本，年節能3100噸標煤，年減排二氧化碳7600噸。

【項目綜合小結】

本項目是國內首臺套煤制乙二醇工藝凝結水ORC余熱發電項目，也是首個直接取代空冷器換熱直接冷卻的煤制乙二醇工藝。通過采用ORC低溫發電系統，不但把凝結水廢熱轉化成高品位電能，同時節約了原工藝系統中的冷卻耗電，發電增收的同時又可節約耗電，一增一減每年取得了637萬元的節能效益，對業主及投資方取得了雙贏，同時對于國家的節能減排，保衛藍天做出貢獻。本項目通過ORC低溫余熱發電系統，可把凝結水廢熱轉化成高品位電能，年凈發電量1008萬kW·h，節約原工藝空冷器年耗電量151萬kW·h，當?shù)仉妰r0.55元/kW·h，年節能效益637萬元，其中凈發電收益屬于節能分享，空冷器節電節電收益不分享，全部歸屬業主所有。
