【項目基本概況】

• 項目實施單位

安科瑞電氣股份有限公司

• 項目業主單位

武漢體育中心

• 項目實施地點

武漢市蔡甸區

• 項目合同總額

約150萬元。

• 項目施工周期

本項目于2019年09月開始施工改造，2019年10月建成投入使用，共歷時1個月。

• 項目實施前況

本項目主要的用電負荷是場地照明、LED大屏、音響、新媒體設備等，屬于非線性電氣設備，在運行時會產生諧波，造成頻閃、線纜發熱，對通信、有線電視等弱電回路可能產生雜音，甚至產生故障，對系統和其他設備的安全正常運行產生危害。

【應用解決方案】

• 解決方案簡述

在10個配電箱總進線端使用專業電能質量分析儀進行測量，獲取電壓AB、電壓BC、電壓CA、A/B/C/N電流值、諧波電流總畸變率THDi、中性線電流/相線電流倍數、3次諧波含量及有效值。

針對項目情況，選定采用ANAPF系列有源電力濾波器并聯在含諧波負載的低壓配電系統中，能夠?qū)?dòng)態變化的諧波電流進行快速實時的跟蹤和補償。

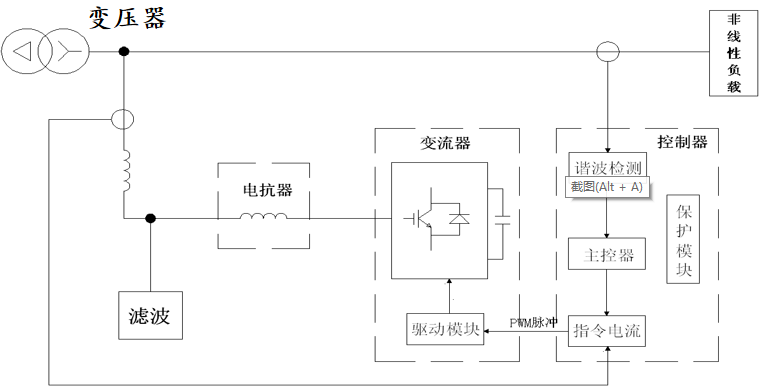

ANAPF系列有源電力濾波器通過CT采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。

• 工藝流程圖表

• 核心技術來源

自主研發。

【應用商業模式】

產品買賣模式。

【項目實施成果】

• 項目實施效益

提高用能安全：經過APF設備進行諧波治理后，由諧波引起的線路能量損耗、變壓器的銅損鐵損降低，線纜溫度降至常溫，可以避免由于N線過載而引起的火災現象發生。提高設備壽命：有效的諧波治理能避免諧波污染嚴重的工況下導致電容器、輸配電線路、變壓器、電氣控制設備等設備的實際使用壽命降低，減少因諧波問題造成的設備檢修、更換等維護費用。

• 經濟效益分析

減少設備投入：經過APF設備進行諧波治理后，N線電流明顯下降，N線線纜線徑規格可以減小，為客戶帶來直接的經濟效益。損耗節能分析：經過現場測算，進行諧波治理后現場10臺配電箱每年可節省經濟費用為56.8萬元。

【項目綜合小結】

軍運會主場館武漢體育中心在運行時會產生諧波，造成頻閃、線纜發熱，對通信、有線電視等弱電回路可能產生雜音，甚至產生故障，對系統和其他設備的安全正常運行產生危害。針對項目情況，采用ANAPF系列有源電力濾波器并聯在含諧波負載的低壓配電系統中，能夠?qū)?dòng)態變化的諧波電流進行快速實時的跟蹤和補償。投入運行后對諧波有明顯的治理效果，提升用電質量，改善用電環境，降低諧波損耗，提高功率因數，提高電網安全性和可靠性，為電力系統保駕護航。

【信息提供單位】

• 單位名稱

安科瑞電氣股份有限公司

• 單位簡介

安科瑞電氣股份有限公司成立于2003年，集研發、生產、銷售及服務于一體，是一家為電力系統用戶端能效管理和用電安全提供解決方案的高科技股份制企業，2012年登陸創業板，股票代碼：300286。安科瑞電氣為用戶提供的解決方案包括變電所運維云平臺、安全用電管理云平臺、環保用電監管云平臺、充電樁運營管理云平臺、電力監控/無線測溫系統、電能質量治理系統、能耗管理系統、遠程預付費管理系統、電氣火災監控、消防設備電源監控、防火門監控、應急照明和疏散指示系統、智能照明控制系統、醫療IT配電系統等，實現能源可視化監視、控制、統計和分析，提高了用能效率和安全，為企業節能降耗提供準確的數據支持。公司各類元器件年生產能力200萬臺，2019年全年銷售185萬臺。公司在全國主要城市配置銷售、技術支持團隊，快速響應客戶需求，為用戶提供良好的服務體驗。

附件：第七屆世界軍運會主場館武漢體育中心諧波治理項目.pdf
