【項目基本概況】

• 項目實施單位

安科瑞電氣股份有限公司

• 項目業主單位

上海（振華）港機重工有限公司

• 項目實施地點

上海市崇明區

• 項目合同總額

約56萬元。

• 項目施工周期

本項目于2017年9月開始施工改造，2017年10月建成投入使用，共歷時1個月。

• 項目實施前況

本項目為上海港機重工無功補償，2號箱變壓器主要的負載為車間動力和分布式光伏系統。原有無功補償柜為純?nèi)菅a(bǔ)償方式，電容有漏液現象出現，補償容量衰減。10kV側總功率因數從0.2到0.9左右波動，月平均功率因數低于標準值0.9，產生正值力調電費（無功罰款）。

【應用解決方案】

• 解決方案簡述

在2號箱式變壓器出線端、光伏并網端和負載側（含電容補償）三個測量點分別進行數據測量，獲取電流值I、有功功率值P、無功功率值Q、視在功率值S和功率因數值PF，結合實際電費單進行選型計算參考。

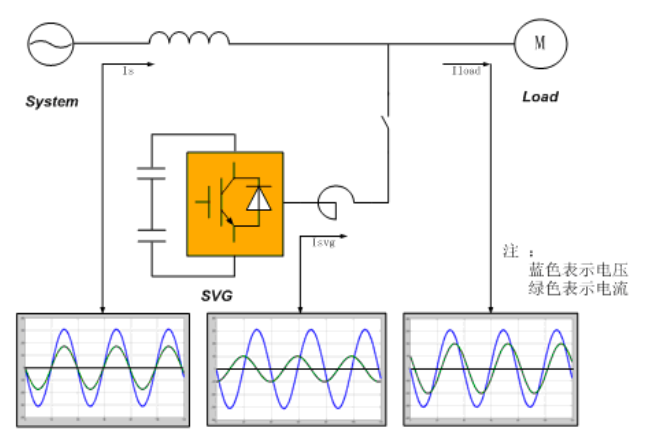

針對項目情況，選定采用ANSVG靜止無功發生器，一種用于補償無功、諧波治理以及不平衡調節的新型電力電子裝置。其基本原理為：檢測補償對象的電壓、電流信號，計算提取無功分量或諧波分量，并生成相應的指令信號，通過驅動變流器模塊的輸出，產生一個與系統無功、諧波電流幅值相等、相位相反的補償電流，從而抵消線路中的無功分量或諧波分量，達到無功補償或諧波治理的目的。

ANSVG靜止無功發生器為毫秒級全響應，投切速度快，補償方式為線性補償，補償精度高，可避免欠補償和過補償?shù)默F(xiàn)象，同時可以濾除諧波，避免電網諧振等，完全優化電能質量，提高功率因數（可使功率因數穩定維持在設定值）。

• 工藝流程圖表

• 核心技術來源

自主研發。

【應用商業模式】

產品買賣模式。

【項目實施成果】

• 項目實施效益

提高和穩定功率因數：裝上光伏系統之后，部分有功由光伏提供，導致變壓器側的有功減少，而無功還是由變壓器提供，所以功率因數降低，且負載需要的有功和光伏發出的有功都不穩定，導致功率因數在0.2到0.9左右波動，傳統的無功補償柜跟蹤不上，無法運行。SVG靜止無功發生器為毫秒級全響應，可以根據系統實際無功需求實現無極補償，其應用可克服LC補償器等傳統的無功補償器響應速度慢、補償效果不能精確控制、容易與電網發生并聯諧振和投切震蕩等缺點。

• 經濟效益分析

直接收益：結合電費單實際數據，投入SVG靜止無功發生器后，月平均功率因數高于標準值0.9，達到0.94左右，每月產生負值力調電費（無功獎勵）約2500元，每年可直接節省經濟費用為：（7463.54+2500.2）*12=11.96萬元。間接收益：SVG補償設備投運后，每年可減少損耗259200kW·h，按照0.9元/kW·h計算，每年可節省經濟費用23.3萬元。

【項目綜合小結】

上海港機重工2號箱變壓器主要的負載為車間動力和分布式光伏系統。原有無功補償柜為純?nèi)菅a(bǔ)償方式，電容有漏液現象出現，補償容量衰減。采用ANSVG靜止無功發生器后，月平均功率因數高于標準值0.9，達到0.94左右，每月產生負值力調電費（無功獎勵）約2500元，每年可直接節省經濟費用為：（7463.54+2500.2）*12=11.96萬元。

【信息提供單位】

• 單位名稱

安科瑞電氣股份有限公司

• 單位簡介

安科瑞電氣股份有限公司成立于2003年，集研發、生產、銷售及服務于一體，是一家為電力系統用戶端能效管理和用電安全提供解決方案的高科技股份制企業，2012年登陸創業板，股票代碼：300286。安科瑞電氣為用戶提供的解決方案包括變電所運維云平臺、安全用電管理云平臺、環保用電監管云平臺、充電樁運營管理云平臺、電力監控/無線測溫系統、電能質量治理系統、能耗管理系統、遠程預付費管理系統、電氣火災監控、消防設備電源監控、防火門監控、應急照明和疏散指示系統、智能照明控制系統、醫療IT配電系統等，實現能源可視化監視、控制、統計和分析，提高了用能效率和安全，為企業節能降耗提供準確的數據支持。公司各類元器件年生產能力200萬臺，2019年全年銷售185萬臺。公司在全國主要城市配置銷售、技術支持團隊，快速響應客戶需求，為用戶提供良好的服務體驗。

附件：上海（振華）港機重工有限公司無功補償項目.pdf
