【項目基本概況】

• 項目實施單位

北京京東方能源科技有限公司

• 項目業主單位

合肥京東方顯示技術有限公司

• 項目實施地點

安徽省合肥市新站區

• 項目合同總額

工程投資額約960萬元人民幣。

• 項目施工周期

本項目于2017年12月投入建設，于2018年12月通過驗收，施工周期8個月。

• 項目實施前況

工程設計：空調系統冷源分為低溫、中溫、中溫帶熱回收共三套系統。其中低溫系統有5臺2500RT冷水機組，冷水設計供回水溫度為7/14℃，冷凍/冷卻水水泵與主機之間是一對一直接串聯的連接方式。中溫系統有17臺3300RT冷水機組，冷水設計供回水溫度為14/21℃，冷凍/冷卻水水泵與主機之間是一對一直接串聯的連接方式。中溫帶熱回收系統有3臺2680RT冷水機組，冷水設計供回水溫度為14/21℃。各系統冷卻水溫度為32/40℃（溫差8℃）。

優化：考慮到當?shù)赜蟹迤焦入妰r，且工廠具有消防水池，具備水蓄冷的條件，因此增設水蓄冷系統對工程設計進行優化。

【應用解決方案】

• 解決方案簡述

原理：水蓄冷技術利用削峰填谷技術原理將夜間電網谷段電力與水的顯熱相結合來蓄冷，并在白天用電高峰時段使用蓄存的低溫冷凍水提供空調用冷的一種節電方式。

方案要點：根據現有蓄冷水池體積18000m3計算總蓄冷量約為90000RT，結合中低溫冷水主機配置情況，采用2臺3300RT中溫冷水主機和2臺2700RT低溫冷水主機串聯蓄冷，所需蓄冷時間為8.175h（本項目低谷時段為9h）。方案最大蓄冷量為10920RT，最大放冷量為10800RT，由于蓄放運行工況溫差相同，按蓄冷工況選擇810m3/h，揚程30m，功率110kW蓄放冷水泵3用1備，選則2700RT板式換熱器4臺。

優勢：水蓄冷可利用大型建筑本身具有的消防水池來進行冷量儲存，可為用戶節省可觀的中央空調年運行費用，亦可實現大溫差送水和應急冷源。其社會效益體現在平衡電網負荷，削峰填谷，減少電廠投資，符合國家產業政策發展方向。

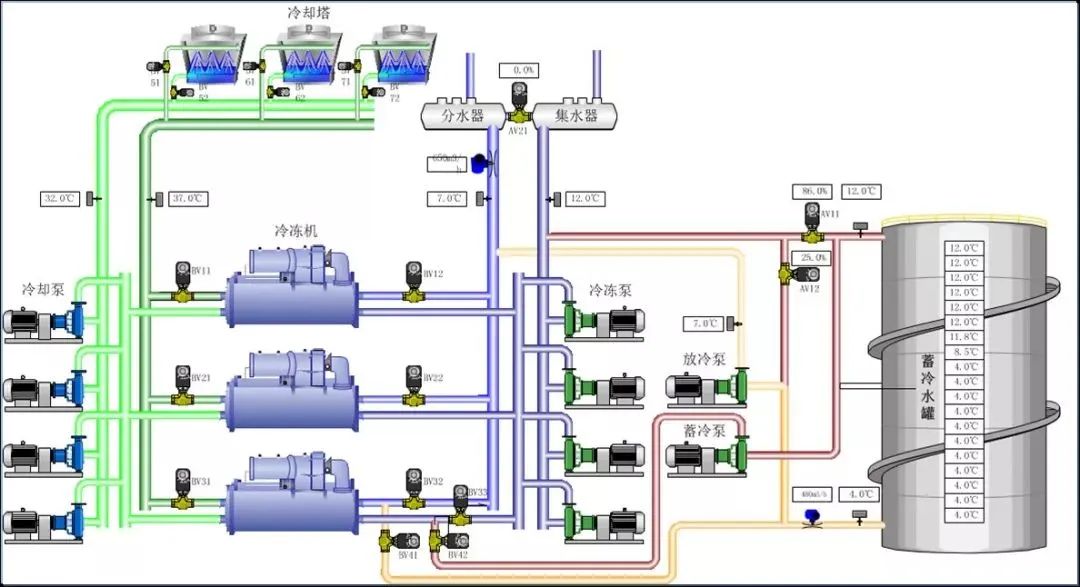

• 工藝流程圖表

• 核心技術來源

外部采購。

【應用商業模式】

節能效益分享。

【項目實施成果】

• 項目實施效益

本項目利用峰平谷分時電價差，利用各2臺中低溫冷水機組，采用間接蓄冷間接放冷的系統形式，實現夜間谷段電力與水的顯熱相結合來蓄冷，白天用電高峰時段使用蓄存的低溫冷凍水提供空調用冷。能夠有效降低空調系統運行費用，減少空調系統機房配電投入，增加空調系統運行的穩定性及可靠性。

• 經濟效益分析

該項目采用合同能源管理EMC模式，工程投資全部由節能服務公司承擔，節能服務公司以節能效益分享的方式回收投資。原空調系統增加水蓄冷后，每年節約電費423萬元。項目工程投資約960萬元，效益分享期為5年，投資回收期約3年。

【項目綜合小結】

項目地點具備實施水蓄冷的基本條件：有峰平谷分時電價差；空調系統以冷凍水為水源，低電價時段有可利用的制冷機組；且有足夠的位置安裝新增蓄放冷設備及蓄冷水池的空間。本項目采用合同能源管理模式為中央空調系統提供節能服務，利用夜間低谷電價時段滿足蓄冷所需的空余低溫、中溫冷水機組，串聯蓄冷，提高了蓄冷效率，年節省運行費用423萬元，具有可觀的經濟效益。
