【項目基本概況】

• 項目實施單位

蘇州晟德億節能環?？萍加邢薰?/p>

• 項目業主單位

江蘇沙鋼集團有限公司

• 項目實施地點

蘇州市張家港市

• 項目合同總額

約330萬。

• 項目施工周期

本項目于2022年6月投入建設，2023年6月驗收，施工周期共計2個月。

• 項目實施前況

沙鋼熱電蒸汽系統由于蒸汽管道輸送距離長，導致蒸汽末端的使用存在熱損和壓降，管道熱損從220℃降至185℃溫度，實際壓力為1.07MPa，流量為50t/h,大量的冷凝水被蒸汽吸收，蒸汽大量含水、干度下降造成汽輪機氣濁。

蒸汽中含有二氧化碳氣體，二氧化碳氣體溶于冷凝水中變成碳酸對汽輪機腐蝕，造成汽輪機破壞性的損傷甚至報廢。

由于蒸汽在輸送過程中鍋爐產生或者管道中存在大量不凝性氣體（氮氣N2、二氧化碳CO2等），形成氣膜影響設備換熱效率。

【應用解決方案】

• 解決方案簡述

采用汽旋隆技術水汽分離專利技術改造，1.07MPa飽和蒸汽借助1.1MPa過熱蒸汽通過汽旋隆技術系統提高蒸汽品質，水和蒸汽分離出干蒸汽輸送給汽輪機做功，排除不凝氣體，滿足生產變化需求，從而解決蒸汽溫度低、含水率高、解決汽輪機氣濁和碳酸腐蝕破壞性的損傷甚至報廢無法生產的問題。

通過主管道末端或生產設備前端安裝排空氣系統排出不凝性氣體，解決其對設備換熱效率的影響。

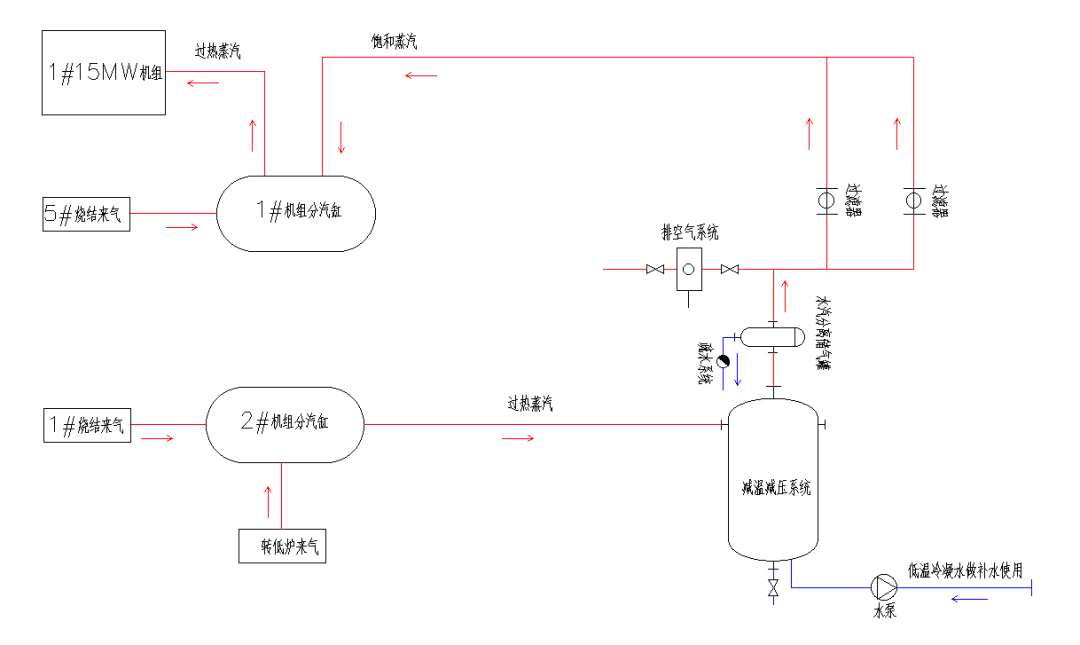

• 工藝流程圖表

• 核心技術來源

自主研發。

【應用商業模式】

產品買賣。

【項目實施成果】

• 項目實施效益

通過水汽分離儲氣罐獲得干蒸汽的有效方法，去濕率達到99%，有效提高汽輪機熱效率。通過安裝排空氣系統（主設備：排空閥），降低不凝性氣體含量，避免影響設備換熱效率，節能率達4%左右，同時減少了不凝性氣體中二氧化碳等成分對于管道、閥門的腐蝕、延長了設備的使用壽命。

• 經濟效益分析

用戶通過汽旋隆技術水汽分離干蒸汽系統、排空氣系統的兩大系統完成優化改造，實現年節能收益約為1663.2萬元。如按主體設備壽命平均10年計算，本項目改造連續10年可實現節能收益1.66億元。

【項目綜合小結】

沙鋼安裝汽旋隆技術水汽分離干蒸汽系統除去熱電廠蒸汽輸送管道中濕蒸汽，可以提高蒸汽品質；節能降耗；減少汽輪機和生產設備安全運行風險；提高設備使用壽命；降低維修成本。由于蒸汽在輸送過程中鍋爐產生或者管道中存在大量不凝性氣體（氮氣N2、二氧化碳CO2等），形成氣膜影響設備換熱效率。一般冷凝時對流換熱強于導熱,存在不凝結氣體時就會削弱對流,1%的不凝結氣體會使換熱系數下降60%左右,嚴重降低換熱效率。

二氧化碳為酸性氣體與水結合生成碳酸可以腐蝕管道、閥門、設備等，腐蝕嚴重會造成蒸汽泄露，危機設備和設備運行人員的安全。因此主管道末端或生產設備前端安裝排空氣系統排出不凝性氣體可提高蒸汽的換熱效率。

【信息提供單位】

• 單位名稱

蘇州晟德億節能環?？萍加邢薰?/p>

• 單位簡介

蘇州晟德億節能環?？萍加邢薰境闪⒂?017年，專業從事蒸汽系統節能優化、能耗診斷、技術咨詢、方案設計、技術服務、關鍵設備制造與銷售、項目投資、合同能源管理等業務，幫助企業有效地利用和控制蒸汽，從而顯著地提升設備性能和系統效率，節能降耗，提高產品品質。公司憑借專業技術和設備為廣大客戶提供綜合性節能降耗服務，降低企業經營成本，增強企業核心競爭力，為中國創建綠色節能型社會和人類可持續性發展做出應有的貢獻。

晟德億榮獲20多項國家專利，2019年榮獲節能服務產業創新企業，“節能服務公司綜合能力工業領域AA級等級證書”,被列入國家發展改革委《戰略性新興產業重點產品和服務指導目錄》。2020年公司被評為省級高新技術企業，獲得“節能服務公司綜合能力工業領域AAA級等級證書”。

附件：沙鋼熱電蒸汽系統優化改造項目.pdf
