【項目基本概況】

• 項目實施單位

蘇州晟德億節能環?？萍加邢薰?/p>

• 項目業主單位

兗礦魯南化工有限公司

• 項目實施地點

山東省棗莊市

• 項目合同總額

約470萬。

• 項目施工周期

本項目于2022年9月投入建設， 2023年5月驗收，施工周期共計2個月。

• 項目實施前況

項目實施前，業主單位熱點車間有5臺鍋爐，2臺480t/h粉煤鍋爐，2臺130t/h鍋爐及1臺260t/h鍋爐，為生產系統提供1200t/h的蒸汽；鍋爐連排水排污率3%，排污量為38.4t/h；連排水回收產生的蒸汽供給除氧器使用，連排水經過連排擴容器閃蒸后冷凝水（溫度150℃）回收至公司循環水回水管網。

熱電車間高低壓除氧器放空閥長期存在蒸汽放空，高低壓除氧器共計8臺，除氧器頂部排除的蒸汽為就地排放溫度分別為125℃、115℃。目前，廠區使用除氧器均未有放空蒸汽回收裝置，持續放空蒸汽會產生一定的能耗損失。連排水中大量的熱焓值沒有被有效利用，造成了一定的能源浪費。

【應用解決方案】

• 解決方案簡述

1、應用蒸汽節能改造技術，將鍋爐連排擴容器排放的150℃冷凝水集中輸送到冷凝水密閉回收閃蒸系統中進行閃蒸，借助主管道1.3MPa（表壓）蒸汽與閃蒸汽在蒸汽引射提溫升壓系統中進行提溫升壓，把0.2MPa(表壓)的閃蒸汽有效提升至 0.5MPa（表壓）飽和蒸汽并入蒸汽管網供低壓除氧器使用，閃蒸后100℃低溫冷凝水去排水管網；

2、高、低壓除氧器及水箱外排的乏汽接入乏汽回收系統，其中包含排空氣系統排除不凝性氣體（氮?dú)釴2、二氧化碳CO2等），在分離罐中使蒸汽和不凝性氣體分離，不凝性氣體排除率高達99%；乏汽在熱泵引射器中混合變?yōu)楦咂焚|(zhì)飽和蒸汽，再通入0.5MPa（表壓）蒸汽管道進入加熱器加熱除鹽水，再供除氧器補水使用，除鹽水溫度每升高6℃，鍋爐燃料可節省約1%。

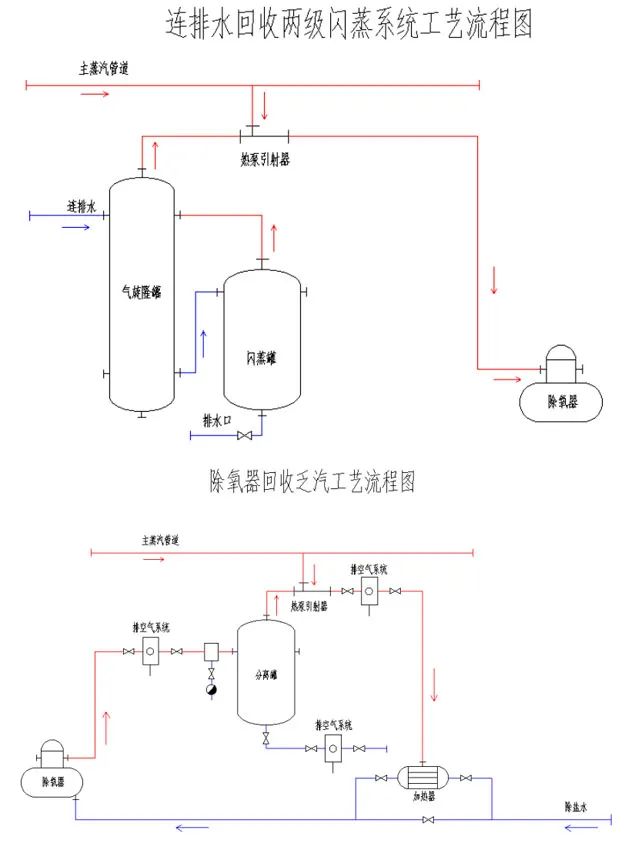

• 工藝流程圖表

• 核心技術來源

自主研發。

【應用商業模式】

產品買賣。

【項目實施成果】

• 項目實施效益

本節能改造項目應用多項專利技術，連續擴容器每小時排放38.4t、150℃連排水通過冷凝水密閉回收閃蒸系統回收其中的熱焓值，產生的閃蒸汽再由蒸汽引射提溫升壓系統提溫升壓變?yōu)榉瞎に噮?shù)的蒸汽并入蒸汽管網供低壓除氧器使用，節能率為9.3%；高、低壓除氧器外排的乏汽接入乏汽回收系統包含排空氣系統，排除不凝性氣體回收高品質蒸汽量，平均節能率為3.75%。

• 經濟效益分析

鍋爐連排水通過冷凝水密閉回收閃蒸系統、蒸汽引射提溫升壓系統；除氧器乏汽回收系統（包含排空氣系統）優化改造，可實現年節能收益約為1698萬元。如按主體設備壽命平均10年計算，本項目改造連續10年可實現節能收益1.6億元。

【項目綜合小結】

解決企業用鍋爐連排水和除氧器排放無法利用的問題，通過使用多項專利技術改造，節約了蒸汽用量，減少了白色污染排放，同時間接減少了煤炭使用量、天然氣燃燒產生 SO2、CO2、氮氧化物（NOx）等有害物質的排放，環保效益顯著。

【信息提供單位】

• 單位名稱

蘇州晟德億節能環?？萍加邢薰?/p>

• 單位簡介

蘇州晟德億節能環保科技有限公司成立于2017年，專業從事蒸汽系統節能優化、能耗診斷、技術咨詢、方案設計、技術服務、關鍵設備制造與銷售、項目投資、合同能源管理等業務，幫助企業有效地利用和控制蒸汽，從而顯著地提升設備性能和系統效率，節能降耗，提高產品品質。

公司憑借專業技術和設備為廣大客戶提供綜合性節能降耗服務，降低企業經營成本，增強企業核心競爭力，為中國創建綠色節能型社會和人類可持續性發展做出應有的貢獻。晟德億榮獲20多項國家專利，2019被列入國家發展改革委《戰略性新興產業重點產品和服務指導目錄》。2020年公司被評為省級高新技術企業，獲得“節能服務公司綜合能力工業領域AAA級等級證書”。

附件：魯南化工熱電車間乏汽回收蒸汽系統節能優化改造項目.pdf
