【項目基本概況】

• 項目實施單位

安科瑞電氣股份有限公司

• 項目業主單位

中國電建水電十四局

• 項目實施地點

宜賓至昭通高速公路彝良(海子)至昭通段

• 項目合同總額

約260萬元。

• 項目施工周期

本項目于2018年9月開始施工，2021年2月建成通車，共歷時2年5個月。

• 項目實施前況

宜賓至昭通高速公路（彝良至昭通段）為云南、四川兩省的省際快速大通道，功能定位為省際間連接主要城市的快速干線公路，項目直接銜接四川省宜賓市、云南省昭通市兩個城市。路線起于宜賓市，經高縣、筠連縣、昭通市彝良縣，止于昭通市昭陽區。宜賓市是宜賓港所在地，是四川第二大經濟圈川南經濟區的主要城市之一。昭通市是滇東北城市群的核心城市，是云南省工礦產業經濟發展區和冶金化工產業經濟發展區的主要城市。項目的建設對于完善區域路網布局，改善行車條件具有重要的作用，對于滇東北城市圈的快速發展具有重要的意義。路線全長163.148公里，總投資240.6億元，雙向四車道，設計時速為80公里。

【應用解決方案】

• 解決方案簡述

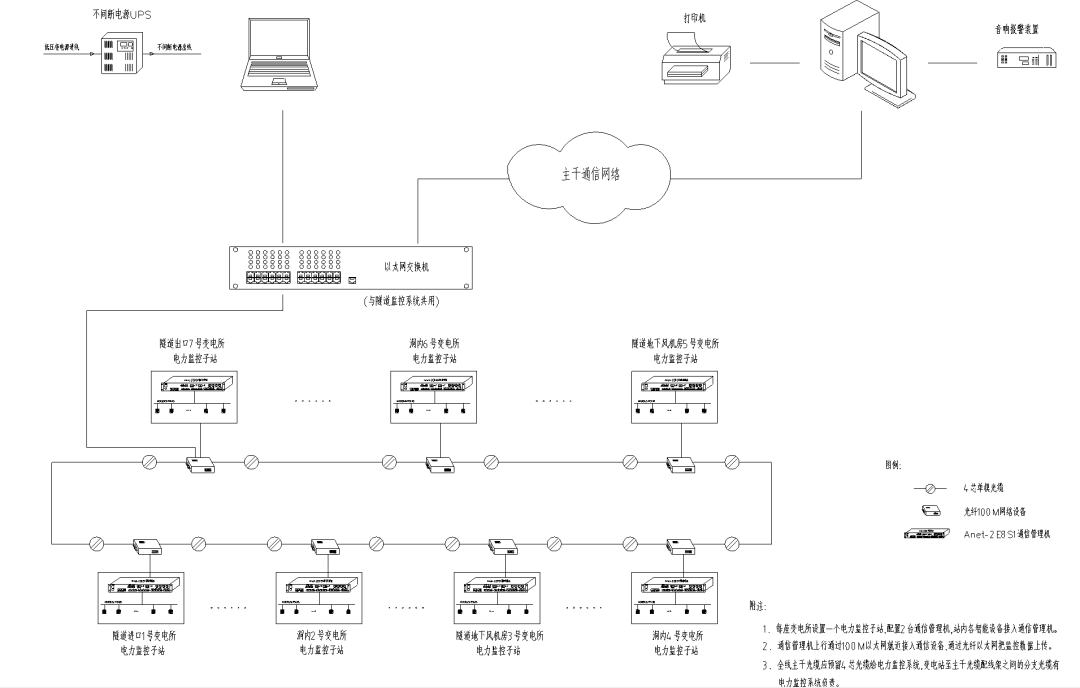

本次針對宜賓至昭通高速公路配電工程項目中不同保護對象配置不同微機保護裝置，本工程10kV配電工程共有39個隧道變電所，為實時監視整個配電室的運行以及數據采集，該項目配置一套Acrel-2000電力監控系統，主要實現對宜賓至昭通高速公路各個變電所的用電監控與管理。監控范圍為變電所的微機保護裝置、電能表、變壓器溫控儀、EPS、UPS、無功補償、發電機控制屏。本系統由用戶管理層、網絡通信層、現場設備層三部分組成，現場設置的電能表采用屏蔽雙絞線連接至各分區數據采集器，各分區數據采集器將數據分類處理后，通過網線連接至高速公路局域網交換機上傳至電力監控系統主機，實現電力設備集中監控功能。

• 工藝流程圖表

• 核心技術來源

自主研發。

【應用商業模式】

產品買賣模式。

【項目實施成果】

• 項目實施效益

高速公路供配電系統綜合電力監控對高速公路沿線的變電站內的高低壓配電設備、發電機、變壓器、UPS、EPS、外場照明、隧道內的理地式變壓器與照明、通風及排水等機電設備進行實時分布式監控和集中管理，實現無人值守，確保高速公路安全暢通，提高自動化管理水平，降低機電設備的運行維護成本。高速公路供配電系統電力監控應包括隧道變電所、服務區變電所、收費站變電所、沿線箱式變電站、互通樞紐等區域的電力綜合監控。

• 經濟效益分析

不公開。

【項目綜合小結】

宜賓至彝良至昭通高速公路直接銜接四川省宜賓市、云南省昭通市，連接兩個國家公路運輸樞紐城市，連通兩條國家高速公路，對國家高速公路網形成有力補充。電力監控系統的成功實施大大方便了高速供配電維護人員的工作，可進一步確保供配電系統安全可靠運行，也為整個項目用能合理化、規范化提供了數據基礎，用戶在中心監控室就可以運籌帷幄決勝千里，即能觀瞬變、也能悉全景，改變了人工管理的傳統工作方式。

【信息提供單位】

• 單位名稱

安科瑞電氣股份有限公司

• 單位簡介

安科瑞電氣股份有限公司成立于2003年，集研發、生產、銷售及服務于一體，是一家為電力系統用戶端能效管理和用電安全提供解決方案的高科技股份制企業，2012年登陸創業板，股票代碼：300286。安科瑞電氣為用戶提供的解決方案包括AcrelEMS企業微電網能效管理平臺、變電所運維云平臺、智慧消防管理云平臺、環保用電監管云平臺、充電樁運營管理云平臺、電力監控/無線測溫系統、電能質量治理系統、能耗管理系統、遠程預付費管理系統、電氣火災監控、消防設備電源監控、防火門監控、應急照明和疏散指示系統、智能照明控制系統、醫療IT配電監控系統等，實現能源可視化監視、控制、統計和分析，提高了用能效率和安全，為企業節能降耗提供準確的數據支持。

附件：宜賓至昭通高速公路彝良(海子)至昭通段項目.pdf
