【項目基本概況】

• 項目實施單位

蘇州晟德億節能環?？萍加邢薰?/p>

• 項目業主單位

江蘇三房巷集團江陰海倫化纖有限公司

• 項目實施地點

江蘇省江陰市

• 項目合同總額

一條生產線約180萬。

• 項目施工周期

本項目于2021年6月投入建設， 2021年9月通過驗收，施工周期共計3個月。

• 項目實施前況

江蘇三房巷集團江陰海倫化纖有限公司三段式烘缸工藝共計12條生產線，每條生產線蒸汽進汽壓力分別為2.5MPa、1.6MPa的過熱蒸汽和0.6MPa的飽和蒸汽，蒸汽流量5.8t/h，換熱結束烘缸排放的冷凝水溫度在170℃左右，冷凝水直接進入儲水罐未進行余熱回收，冷凝水中攜帶大量熱焓值未有效利用，造成能源浪費。

【應用解決方案】

• 解決方案簡述

應用本公司專利技術改造部分管網，三段烘缸分區，高溫冷凝水由疏水系統中迅速排放到晟德億多級冷凝水密閉回收閃蒸系統進行閃蒸與主管道2.5MPa、330℃過熱蒸汽輸送至熱泵引射提溫升壓系統中混合供給下一級烘缸或末端的蒸箱使用，閃蒸后的低溫冷凝水排放至排水管道。

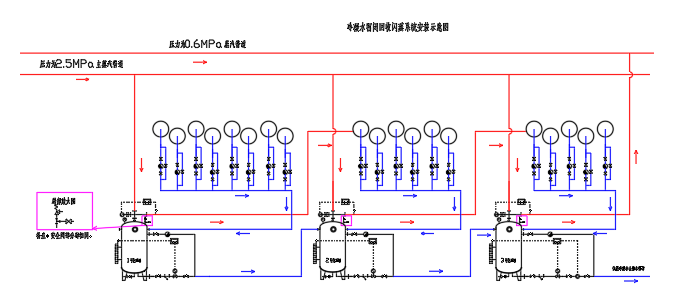

• 工藝流程圖表

• 核心技術來源

自主研發。

【應用商業模式】

合同能源管理。

【項目實施成果】

• 項目實施效益

一條生產線：

將高溫冷凝水集中回收至固定流道式閃蒸罐閃蒸生成0.1mpa的閃蒸汽，隨后利用熱泵引射提溫升壓系統，把主管道2.5MPa過熱蒸氣作為驅動蒸汽，將閃蒸汽升溫提壓至滿足生產工藝要求的低壓飽和蒸汽供用汽設備高效換熱?；诠緦＠夹g(shù)冷凝水閃蒸率可達17.26%，年節約蒸汽使用量達8316t。標準煤節約量：11465tce/a；二氧化碳（C02）減排量28582tce/a；標準碳減排量7796tce/a。

由于用蒸汽熱泵回收了大部分的閃蒸汽，節約了原有蒸汽的用量，提高了生產效率，延長了設備壽命，減少維修率和降低設備運行費用，間接減少了煤炭、天然氣燃燒產生SO2、CO2、氮氧化物(NOx)等有害物質的排放，為凈化大氣環境和全球溫室效應作出重大貢獻。

• 經濟效益分析

現在1條生產線已經通過多級冷凝水密閉回收閃蒸系統、蒸汽引射提溫升壓系統的兩大系統完成優化改造，可實現年節能收益約為191.6萬元。如按主體設備壽命平均10年計算，本項目改造連續10年可實現節能收益1916萬元。

【項目綜合小結】

本項目的核心技術是固定流道式多級閃蒸余熱回收，可以使高溫冷凝水得到充分閃蒸，產生的閃蒸蒸汽應用多通道熱泵混合引射提溫增壓技術處理至各種用戶要求的物理狀態。該技術具有很高的泛用性，且對環境友好，是一種高效無排放的蒸汽系統余熱回收技術。

本項目所屬產業為節能環保行業蒸汽余熱回收利用領域，該領域在國內正處于快速成長期，受國內環保形勢及余熱回收現狀影響，蒸汽余熱回收利用裝備需求量在未來1-3年將出現井噴式增長，且未來5-10 年持續增長。

蘇州晟德億節能環?？萍加邢薰咀裱h和國家的經濟建設中全面貫徹落實“綠水青山即是金山銀山”的環保理念，把節能減排做深做細，為省、市、區內企業環保、能源循環利用、節能減排，助力碳達峰碳中和。

該項目如果進入全國的碳排放交易市場，根據2021年5月31日北京碳排放交易試點的價格87.5元/噸，1條生產線二氧化碳（C02）減排量為2245.7tce/a，碳交易收益：196498(元/年)。

【信息提供單位】

• 單位名稱

蘇州晟德億節能環?？萍加邢薰?/p>

• 單位簡介

蘇州晟德億節能環保科技有限公司成立于2017年，專業從事蒸汽系統節能優化、能耗診斷、技術咨詢、方案設計、技術服務（EP）、關鍵設備制造與銷售、項目投資（BOOT）、合同能源管理（EMC）等業務，幫助企業有效地利用和控制蒸汽，從而顯著地提升設備性能和系統效率，節能降耗，提高產品品質。公司憑借專業技術和設備為廣大客戶提供綜合性節能降耗服務，降低企業經營成本，增強企業核心競爭力，為中國創建綠色節能型社會和人類可持續性發展做出應有的貢獻。

晟德億榮獲20多項國家專利，2019年榮獲節能服務產業創新企業，被列入國家發展改革委《戰略性新興產業重點產品和服務指導目錄》。2020年公司被評為省級高新技術企業。

附件：江蘇三房巷集團江陰海倫化纖有限公司蒸汽系統節能優化改造項目.pdf
