【項目基本概況】

• 項目實施單位

高砂建筑工程（中國）有限公司

• 項目業主單位

天津豐鐵汽車部件有限公司

• 項目實施地點

天津新技術產業園區北辰科技工業園

• 項目合同總額

總投資4048萬元。

• 項目施工周期

本項目開工于2019年1月28日，竣工于2019年6月30日，工期總計153日歷天。

• 項目實施前況

天津豐鐵汽車部件有限公司空調安裝項目的施工面積為49,415㎡（近5萬㎡），工程內容為生產區域的全面空調的設計及施工業務。業主方的要求是整個工廠的溫度要均勻化，以滿足正常的生產環境。工廠內部所需的具體溫度參數為夏季：28±2℃、冬季15±2℃。該項目屬于高大空間場所，但是業主方對工廠設備、人員操作空間已完成布局，空調設置場地受限，實現空調均勻化是本項目的重點難點之一。

【應用解決方案】

• 解決方案簡述

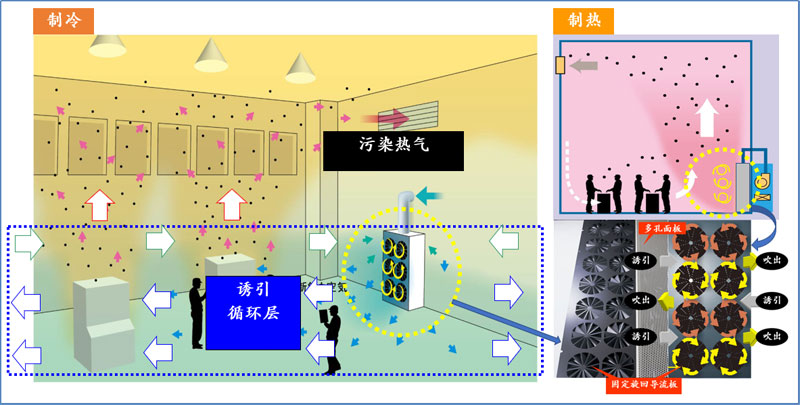

結合項目實際情況，我公司提出了落地安裝SWIT系統和吊裝空調機兩種方案，通過計算及采用FLOW DGSIGN進行溫度模擬及氣流解析，從初期投資費用、年運行費用、總循環風量、運行效果等幾方面對兩種方案進行比對。最終根據業主要求及SWIT 產品送風氣流均勻平穩，水平方向送風距離最大可達40m的優勢，結合方案比對結果，決定采用SWIT系統。該系統的優勢不僅僅在于遠距離均勻送風，更重要的是它主要解決操作人員工作區域內的通風換氣，無需考慮該高大空間上部的空氣，節約風量及能耗。相對于吊裝空調機，SWIT系統具有更長遠的經濟效益。

• 工藝流程圖表

• 核心技術來源

自主研發。

【應用商業模式】

EPC。

【項目實施成果】

• 項目實施效益

本項目共設置了233臺SWIT設備，采用了SWIT送風口、SWIT+FCU一體式空調設備等不同形式。實際安裝完成后，在全工廠內設定測溫點位，逐一進行測量。在外氣溫度35度，濕度65%的情況下，室內設定溫度28度，實測結果為大部分區域28℃±1℃，局部±２℃；車間內柱子上設置的溫度計，地面以上1m位置和地面以上8m位置實際溫差為8.7℃，完全滿足客戶需求。

• 經濟效益分析

本項目的最終實施效果達到了我公司在設計階段的模擬程度。相對于吊裝空調機方案，SWIT系統在初期投資方面高出6.2%，但是在年運行費用方面節約了9.7%，且總循環風量下降了29.5%。初期投資的差額，3年可以回收。

根據業主要求，本項目實施過程要最大程度地避免影響生產，如果采用吊裝式空調機，受安裝高度限制，設備及風管安裝不可避免會對業主設備運行造成一定影響，而落地式SWIT系統則能夠有效解決這個問題。因此，SWIT系統對業主而言，同樣避免了因制約生產而產生的經濟損失。

總體而言，SWIT系統在滿足客戶需求的前提下，具備更長遠的經濟效益。

【項目綜合小結】

天津豐鐵汽車部件有限公司空調安裝項目：本項目的施工面積為49,415㎡（近5萬㎡），工程內容為生產區域的全面空調的設計及施工業務。業主方要求整個工廠的溫度要均勻化，夏季：28±2℃、冬季15±2℃。在業主方對工廠設備、人員操作空間布局的基礎上，空調設置場地的受限，實現空調均勻化是本項目的重點難點之一。為此，項目設計階段采用FLOW DGSIGN進行溫度模擬及氣流解析，并決定采用SWIT送風空調來實現。最終本項目共設置了233臺SWIT設備，采用了SWIT送風口、SWIT+FCU一體式空調設備等不同形式。實際安裝完成后，在全工廠內設定測溫點位，逐一進行測量。在外氣溫度35度，濕度65%的情況下，室內設定溫度28度，實測結果為大部分區域28℃±1℃，局部±２℃；車間內柱子上設置的溫度計，地面以上1m位置和地面以上8m位置實際溫差為8.7℃，完全滿足客戶需求。

【信息提供單位】

• 單位名稱

高砂建筑工程（中國）有限公司

• 單位簡介

高砂建筑工程（中國）有限公司成立于2003年7月，地點位于北京。公司隸屬于高砂熱學工業株式會社，成立于1923年，總部位于日本東京。高砂熱學工業株式會社是全日本最大型的機電設計安裝公司之一，在暖通空調、機電及潔凈室安裝方面一直處于世界領先地位。公司的經營理念是：“在相互尊重的基礎上，用最好的產品質量服務社會”。高砂建筑工程（中國）有限公司秉承集團的經營理念，致力于為客戶提供優質的產品及服務，在華北、華東、華南均開設了分公司，服務范圍涉及電子、汽車、醫藥、食品、高校等不同行業領域。隨著國際社會2030年可持續發展目標（SDGs）的提出，高砂正不斷研發并推廣有助于脫碳和可持續社會發展的技術和產品，為社會提供更優質服務。

附件：TTAP生產/模具工廠空調設備安裝工程.pdf
