【項目基本概況】

• 項目實施單位

北京納源豐科技發展有限公司

• 項目業主單位

中國移動通信有限公司

• 項目實施地點

北京市昌平區

• 項目合同總額

約210萬。

• 項目施工周期

本項目于2022年4月投入建設，于2022年5月通過驗收，施工周期2個月。

• 項目實施前況

機房建筑面積約為270㎡，層高5.1米，梁下4.5米，架空地板下凈高0.57米。目前機房共有機架82架（不含列頭柜），實際運行負載105.8KW，分5列布置，機房空調為4臺100kW冷凍水型精密空調，空調瞬時功率為23.6kW，機房空調平均能耗約566.3度/天。

主要存在以下問題：

1、空調末端PUE因子偏高（空調綜合能效比1/0.223=4.48），空調末端能耗高。

2、空調系統采用地板下送風，未封閉冷通道，機柜內服務器之間未安裝盲板，存在嚴重的冷熱氣流摻混現象；機房內機架功率分布不均，高功率機架存在局部熱點。

3、空調末端設備老化，制冷量衰減。

【應用解決方案】

• 解決方案簡述

針對原有機房精密空調系統的問題，進行針對性的改造，采用靠近熱源且送風距離短的空調，減少空調風機能耗；同時采用封閉通道和盲板封堵的措施，將冷熱氣流隔開，避免冷熱風混合，解決局部熱點問題。利用原來精密空調系統的冷凍水，在原有管路上割接，接入一套冷池型頂置熱管空調系統，原有精密空調作為備用。

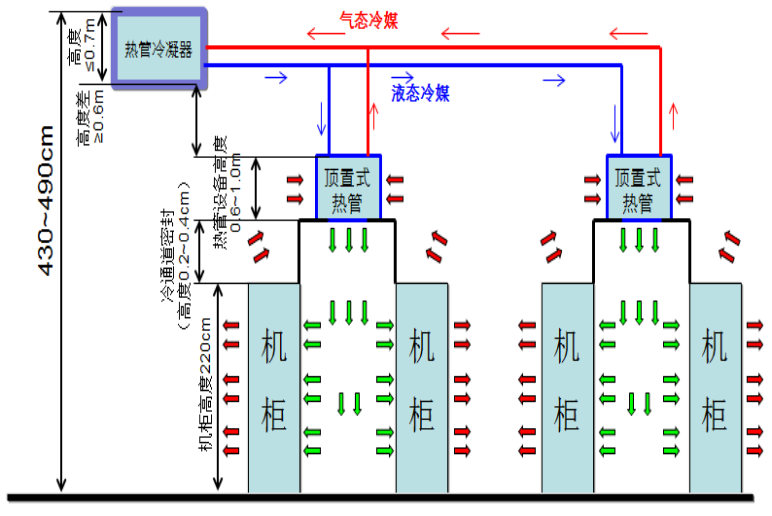

• 工藝流程圖表

• 核心技術來源

自主研發。

【應用商業模式】

工程總承包模式。

【項目實施成果】

• 項目實施效益

改造前，精密空調運行時，冷通道環境溫度為22-25℃，改造后，冷池型頂置熱管空調系統運行時，冷通道環境溫度為22-25℃，改造前后溫度基本一致。

改造前原機房空調平均能耗約566.3度/天，改造后冷池型頂置熱管空調平均能耗86.33度/天，節電量479.96度/天，年節電量約為17.52萬度，節能率85%。

• 經濟效益分析

根據測試數據，預計年節電量17.52萬度。本項目為試點項目，采用施工總承包模式，其中冷池型頂置熱管空調屬于定制產品，造價較高，投資回收期4.5年，規?；a(chǎn)以后，可降低造價，降低投資回收期。

【項目綜合小結】

中國移動通信有限公司位于北京市昌平區的機房建筑面積約為270㎡，層高5.1米，共有機架82架，改造前存在老舊空調制冷量衰減，能耗高，高功率機架存在局部熱點的普遍問題。通過采用冷池型頂置熱管空調加封閉冷通道方案改造，改善了機房內氣流組織，在保證溫度不變的情況下，降低了機房空調能耗，冷池型頂置熱管空調平均能耗86.33度/天，節電量479.96度/天，實現年節電量17.52萬度，節能率85%。

【信息提供單位】

• 單位名稱

北京納源豐科技發展有限公司

• 單位簡介

北京納源豐科技發展有限公司是由技術創新創業團隊與軟銀合資成立，自成立以來，一直專注于數據中心機房設備環境控制及數據中心基礎設施管理監控；掌握領先的熱管制冷系統核心技術，擁有百項自主專利，是一家具備高端集成能力及自主產品研發的科技創新高新企業，為客戶提供綠色數據中心整體解決方案及配套產品。目前已建立起一個立體式的信息機房節能服務體系，公司產品已在30余個省市的數千個信息機房中得以應用，節能效果明顯。公司被評為專精特新中小企業、中關村瞪羚企業、知識產權試點單位等稱號。

附件：中國移動信息港數據中心節能優化改造項目.pdf
