【項目基本概況】

• 項目實施單位

北京時代科儀新能源科技有限公司

• 項目業主單位

青海宜化化工有限責任公司

• 項目實施地點

青海省西寧市大通縣

• 項目合同總額

本項目采用合同能源管理效益分享型模式進行分享，合同金額根據每月的實際節能金額及合同中雙方約定的分享比例進行核算。

• 項目施工周期

本項目于2022年1月投入建設，于2022年4月通過驗收，施工周期4個月。

• 項目實施前況

青海宜化化工有限責任公司主要經營PVC、燒堿、有機產品。該企業的煤鍋爐產生高壓蒸汽，經減溫減壓器轉換為中壓、低壓蒸汽，分別應用于堿液濃縮及全廠的加熱等環節，尤其是用于PVC干燥系統的加熱，蒸汽消耗量高達16t/h，蒸汽使用量高。

目前企業配備PVC干燥裝置三臺，其最低需求蒸汽壓力約為0.5MPa。當?shù)氐钠骄鶞囟?℃，風機額定風量21m3/h且平均進風溫度15℃，該階段需要大量蒸汽將空氣加熱至95-120℃，巨大的溫差加熱過程存在很大的蒸汽浪費。經考察發現，該系統鍋爐排放大量母液水，直接匯入污水處理裝置，且冷凝液的熱量也直接降溫處理，兩方面水源存在很大一部分熱量可利用。

【應用解決方案】

• 解決方案簡述

1、通過組合式換熱器，提高進風的溫度，減少蒸汽加熱器的能耗。

2、通過循環泵供給母液水，提高空氣的初始溫度，設計值為四季平均增溫至35℃。甲方提供120噸/時流量以上的母液水作為熱源。同時也不排除其它免費熱源的充分利用。

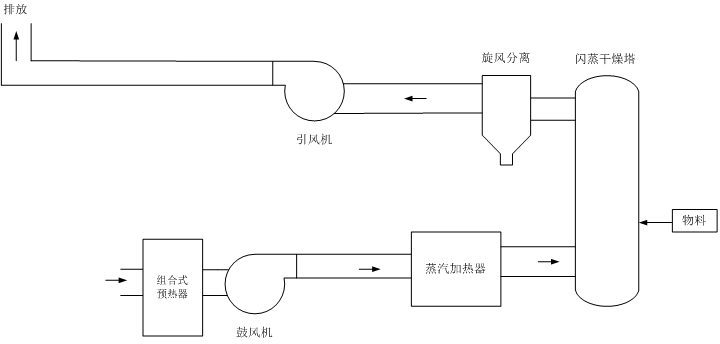

• 工藝流程圖表

• 核心技術來源

自主研發。

【應用商業模式】

合同能源管理。

【項目實施成果】

• 項目實施效益

通過增加組合式換熱裝置預熱進風口溫度，減少加熱溫差，疏導120t/流量以上的母液水作為熱源。有效地將空氣溫度從15℃預熱至35℃以上，空氣熱量提升20K，蒸汽降耗每小時實際節約＞1.4t/h，節能比率提升了25%以上，三套PVC干燥系統按照全年可節省蒸汽＞3.5萬t。

本案例改進方案顯著穩定工藝條件，實現蒸汽能源的顯著降耗，同時提高安全穩定性可靠性，使得系統效率得到提升，不僅降低了噪聲及設備維護成本，依據場地定制設計的換熱器也節約了場地資源，整體改造達到了很好的減排效果、環保效果。

• 經濟效益分析

利用系統本身產生的母液廢水再對前端的空氣進行預熱升溫，大大節省前端的蒸汽消耗，同時減少廢水所需循環水冷卻的消耗，此項目是典型的低品位余熱進行高品味利用的典型案例，也是余熱夾點利用的典型場景，節能潛力大于25%。

【項目綜合小結】

青海宜化化工有限責任公司的煤鍋爐產生高壓蒸汽，經減溫減壓器轉換為中壓、低壓蒸汽，分別應用于堿液濃縮及全廠的加熱等環節，尤其是用于PVC干燥系統的加熱。目前企業配備PVC干燥裝置三臺，該階段需要大量蒸汽將空氣加熱，巨大的溫差加熱過程存在很大的蒸汽浪費。針對該企業目前的情況，一是通過組合式換熱器，提高進風的溫度，減少蒸汽加熱器的能耗；二是通過循環泵供給母液水，提高空氣的初始溫度。該方案實施后，已顯著穩定工藝條件，實現蒸汽能源的顯著降耗，同時提高安全穩定性可靠性，使得系統效率得到提升，不僅降低了噪聲及設備維護成本，依據場地定制設計的換熱器也節約了場地資源，整體改造達到了很好的減排效果、環保效果。

【信息提供單位】

• 單位名稱

北京時代科儀新能源科技有限公司

• 單位簡介

北京時代科儀新能源科技有限公司成立于2010年1月28日，是一家專業致力于化工行業整體節能降碳服務，集節能咨詢、節能診斷、節能項目設計、節能投資、運維、能源銷售為一體的國家高新技術企業、國家軟件企業、國家發改委備案的節能服務公司、低碳平臺運營單位。旨在為企業提供從公用工程、熱泵、換熱器直至工藝系統等一整套的節能降碳方案，涵蓋八大技術（如：蒸汽系統分析優化及動力利用技術、冷熱系統夾點分析技術、余熱余能及水資源利用技術、局部系統性節能技術、空壓站系統整體節能技術、循環水站及制冷站綜合節能技術、水質閉環管理技術及環保廢氣閉環處理技術等），18大節能工藝包，實現化工企業的深度挖潛，并通過“端、云一體化”的技術手段，完整呈現智能在端、智慧在云的應用場景，從而達到節能減碳、提質增效的終極目標。滿足國家對企業數字化工廠、智能制造、高端制造的政策導向需求和企業精細化、精益化管理需求。

附件：PVC干燥系統空氣預熱器節能改造項目.pdf
