【項目基本概況】

• 項目實施單位

北京環渤高科能源技術有限公司

• 項目業主單位

青島西海岸市政新能源熱力有限公司

• 項目實施地點

山東省青島市黃島區

• 項目合同總額

約2200萬元。

• 項目施工周期

本項目于2020年11月投入建設，施工周期3個月。

• 項目實施前況

項目建筑面積10826.21㎡，能源站主機為12臺四工況水源熱泵機組，系統末端為周圍醫院、辦公樓、商場、居民生活區等生活工作設施，原系統設計供暖熱負荷為151600KW，項目配置水源熱泵和調峰燃?xì)忮仩t滿足末端冷、熱、電需求，本項目系統利用清潔能源提供能量，但清潔能源受環境影響較大，存在系統穩定性較差、設計裝機容量較大等常見問題。業主希望能夠提高清潔能源利用效率，增加系統運行的穩定性，同時縮減項目裝機容量和節能節費需求。

【應用解決方案】

• 解決方案簡述

結合業主需求，我司為本項目提供了6套配置自調節型布水器的水蓄能產品。水蓄能的關鍵問題是設計合理的布水結構，避免水進入蓄能設備后發生對流、紊流、湍流，減少其邊界層運動所造成的影響，盡可能減小斜溫層厚度，以防止冷熱水混合而降低蓄冷（熱）效率和供冷（熱）品味。我司采用專利布水技術，即采用可調節型布水器，當系統流量變化時，通過布水器調節部位在設計范圍值內自動發生伸縮調節，從而對散流孔徑面積進行改變，在布水系統終端自動適應系統流量變化，滿足變流量系統和不同工況下布水效果的更優化運行，極大提高儲能的效率問題。

通過儲能設備增加系統清潔能源的轉化利用的穩定性，同時儲能設備并入原有系統增大了原有系統的頂調峰能力和深度調峰能力。有效削減原有系統中熱泵數量，減少設備上的支出，且儲能設備本身不消耗能源而是作為中轉站調節系統峰谷段負荷，對原有系統的冷、熱負荷工況做出極大貢獻，且儲能設備運行可靠，不受設備突發情況影響，節能高效、超長使用壽命、無振動運行、維護保養費用低等特點。

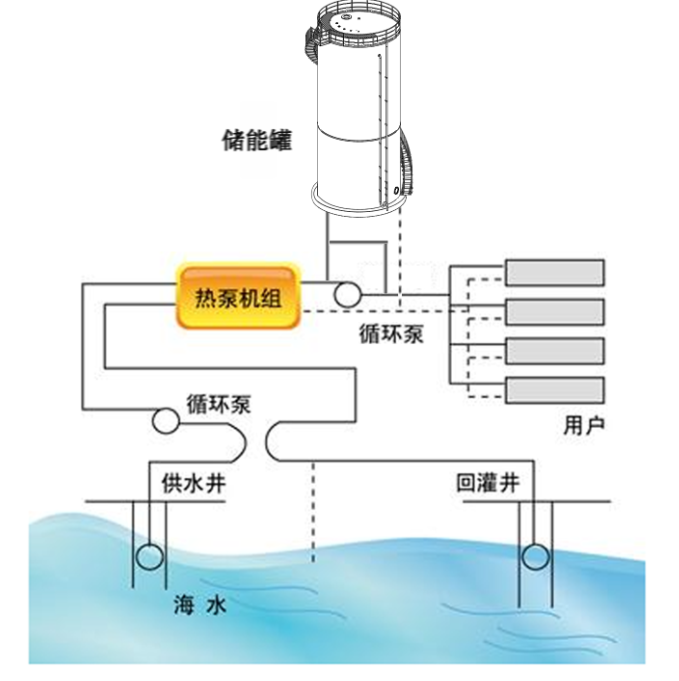

• 工藝流程圖表

• 核心技術來源

自主研發。

【應用商業模式】

效益分享型。

【項目實施成果】

• 項目實施效益

本項目增設高效儲能設備六臺3532立方米蓄熱罐，總儲能21192立方米，利用國內成熟、高效的水儲能技術，通過專利布水技術支持達到斜溫層的均勻分布，極大提高儲能的效率問題，穩定了系統中清潔能源的轉化利用，同時儲能設備并入原有系統增大了原有系統的頂調峰能力和深度調峰能力。通過儲能設備調節系統穩定性，且儲能設備運行無噪音，使用壽命長，運行安全可靠，運行管理維護方便，降低系統運管理維護成本。

• 經濟效益分析

1、本項目系統設計熱負荷為151600KW,優化后配備12臺制熱工況7300KW的熱泵機組和8臺調峰燃?xì)忮仩t，通過儲能設備參與調節項目運行成功縮減本項目13800KW的裝機容量。

2、通過削峰填谷在夏季存在尖峰電價時段轉移電量140400KWH，根據項目地峰谷電價差，等效日最大收益約為1.85萬元，在冬季存在尖峰電價時段轉移電量227571KWH，根據項目地峰谷電價差，等效日最大收益約為2.99萬元。

3、通過配置我司的自調節型布水器的水蓄能產品，本項目可以實現2.7年快速收回設備投資。相較于傳統的布水方式，每年至少多節省約10%的運行電費，縮短回收期約0.5年。

【項目綜合小結】

青島古鎮口軍民融合創新示范區海水源供能1號能源站，設計系統裝機熱負荷為151600KW，通過熱泵和調峰鍋爐配合利用海水能源為人民生活提供能源，原系統采用清潔能源受一定的環境影響，且清潔能源設計裝機容量常規較大，業主需求降低系統運行費用，增加系統的運行穩定，結合業主需求，我方提供六臺蓄能罐并入原有供能系統，運行后通過削峰填谷調節，在夏季存在尖峰電價時段轉移電量140400KWH，根據項目地峰谷電價差，等效日最大收益約為1.85萬元，在冬季存在尖峰電價時段轉移電量227571KWH，根據項目地峰谷電價差，等效日最大收益約為2.99萬元。且儲能設備不受系統設備突發情況和環境影響，縮減原有系統裝機容量，運行無噪音，使用壽命長，運行安全可靠，運行管理維護方便。

【信息提供單位】

• 單位名稱

北京環渤高科能源技術有限公司

• 單位簡介

環渤高科是一家專業從事水蓄能產品研發、設計、生產及運維服務的國家級高新技術企業。向政府部門和各類社會企業提供節能建設咨詢、設備供應、工程實施以及后期運維管理的專業化一站式服務。

環渤高科致力于通過水蓄能技術促進清潔能源的消納，實現熱電廠的熱電解耦和靈活調峰，在酒店、工廠、辦公大樓、區域集中供能的能源中心等領域進行“削峰填谷”，在數據中心水冷系統中提供應急冷源保障，并提供全過程的高效冷站和蓄能系統的設計和施工集成。

經過多年努力，公司具備了機電工程施工總承包叁級資質、建筑機電安裝工程專業承包叁級資質、特種設備制造許可證（壓力容器制造資質）、電子與智能化工程專業承包貳級資質等，通過了“北京市專精特新企業”認定，擁有數十項自主研發的專利技術，核心產品獲選為“國家節能中心獎”、“北京市新技術新產品”、“上海市節能產品”、“全國節能環保優秀推薦產品”等。

環渤高科致力于成為中國最好的用戶側儲能解決方案綜合服務商之一，并已啟動在河北渤海新區建立全國最大的蓄能產業化示范基地，希望能為國家節能減排、“雙碳戰略”和經濟發展做出應有的貢獻。

附件：青島古鎮口軍民融合創新示范區海水源1號能源站項目.pdf
